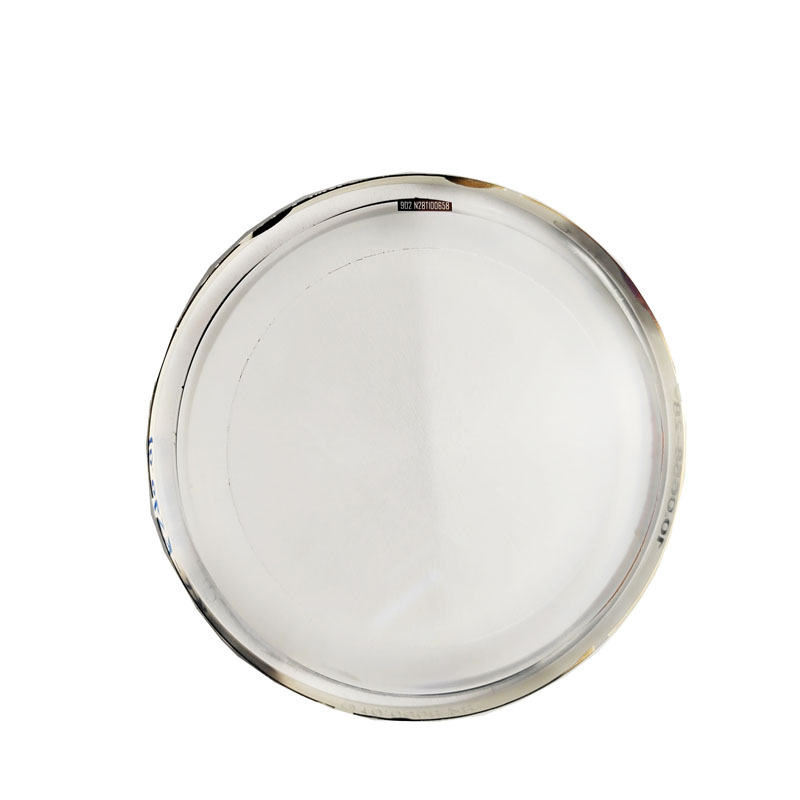

CGH nulla korrektorok(Számítógép által generált hologram nulla korrektorok) fejlett optikai tesztelő eszközök, amelyek a precíziós optikai rendszerek, például aszférikus és szabad formájú lencsék vagy tükrök aberrációinak mérésére és kijavítására szolgálnak. Diffrakciós technológiát alkalmaznak a vizsgált optikai alkatrész ideális formájához tökéletesen illeszkedő hullámfrontok létrehozásához, lehetővé téve a rendkívül pontos nulltesztet.
A CGH Null Correctors egy számítógép által generált hologramot – egy precíziós diffrakciós rácsot – használva referencia hullámfrontot állít elő. Amikor a lézerfény áthalad a CGH-n, az diffrakcióval olyan hullámfrontot hoz létre, amely megfelel a tesztoptika várható aberrációjának inverzének. A referencia hullámfront és a vizsgálati felületről visszaverődő tényleges hullámfront közötti bármilyen eltérést detektor, például interferométer rögzít. Ezeket az eltéréseket elemzik az optikai felület hibáinak számszerűsítésére.
A legfontosabb működési elvek a következők:
Hullámfront egyezés: A CGH egyedi hullámfrontot hoz létre, amely „nullírozza” a tesztoptika ideális alakját, és a visszavert hullámfrontot lapos vagy egyszerű gömb alakú referenciává alakítja a könnyű mérés érdekében.
Diffrakció alapú kalibrálás: A hologramot precíz mintákkal tervezték, amelyek meghatározott sorrendbe irányítják a fényt, és az első diffrakciós sorrendet használják a teszteléshez.
Nagy felbontású hibaleképezés: Az interferometrikus adatok részletes felületi hibaprofilokat biztosítanak, lehetővé téve a korrekciós polírozást vagy igazítást.
A miénkCGH nulla korrektorokA maximális pontosságra és az ipari szabványos interferométerekkel való kompatibilitásra tervezték. Az alábbiakban a legfontosabb termékparaméterek találhatók:
Főbb jellemzők:
Diffrakciós hatásfok > 35% első sorrendben
Nanométer alatti hullámfront pontosság
632,8 nm-es (HeNe lézer) vagy 1064 nm-es (IR lézer) hullámhosszal kompatibilis
Egyedi tervezés minden egyes optikához
Anyaga: olvasztott szilícium-dioxid vagy kvarc hordozó
Mérettartomány: 25-500 mm átmérőjű
Paraméter táblázat:
| Paraméter | Specifikáció |
|---|---|
| Hullámfront pontosság | < λ/50 RMS (λ = 632,8 nm) |
| Igazítási tolerancia | < 10 ívmásodperc döntésben és decenterben |
| Vonal elhelyezési pontosság | < 50 nm |
| Lézer kompatibilitás | HeNe, IR vagy látható lézerforrások |
| Működési távolság | Testreszabható 50 mm-től 2000 mm-ig |
| Felületi minőség | 10-5 karc-ásás |
A CGH nulla korrektorok elengedhetetlenek az űrkutatásban, a csillagászatban és a csúcskategóriás képalkotó iparágakban a nagy teleszkópok, az EUV litográfiai optikák és a precíziós tükrök validálásához. Az összetett optikai felületek fizikai nulllencsék nélküli tesztelésére való képességük sokoldalúvá és költséghatékonyabbá teszi őket.
Termékeink több évtizedes optikai mérnöki szakértelmet ötvöznek a legmodernebb litográfia gyártási folyamatokkal. Mindegyik CGH-t aprólékosan megtervezték és ellenőrizték, hogy biztosítsák a nyomon követhető pontosságot és az ismételhető eredményeket.
