Ningbo Zhixing Optical Technology Co., Ltd.azt vizsgálja, hogyanCGH nulla korrektorokjavítja az aszféra vizsgálati pontosságát azáltal, hogy diffrakciós nulllencseként működik, segítve az optikai iparágakat megbízhatóbb mérési eredmények elérésében.
Az aszférikus optikai alkatrészek egyre fontosabbá válnak az olyan iparágakban, mint a gépi látás, a félvezető berendezések, a precíziós műszerek, a repülőgép-optika és a fejlett képalkotó rendszerek. A hagyományos gömb alakú lencsékkel ellentétben az aszférák hatékonyabban javítják az optikai hibákat, miközben csökkentik a rendszer méretét és súlyát. Bonyolult ívelt felületeik azonban kihívást jelentenek az ellenőrzés és a minőségellenőrzés során is.
A hagyományos vizsgálati módszerek gyakran nehezen mérik az aszférikus felületeket, mivel a görbület folyamatosan változik a lencsén keresztül. Még a kis mérési hibák is befolyásolhatják a végső optikai rendszer teljesítményét. Ez növekvő igényt teremtett a fejlett tesztelési technológiák iránt, amelyek nagyobb pontosságot biztosítanak a hatékonyság megőrzése mellett.
A Ningbo Zhixing Optical Technology Co., Ltd. optikai precíziós alkatrészekre és testreszabott optikai megoldásokra összpontosít, beleértve a gépi látás kalibráló tábláit, az optikai üvegvonal-vonalzókat, a fotómaszkokat és a fejlett optikai mikro-nano feldolgozó termékeket. Az optikai tervezésben és a precíziós gyártásban szerzett szakértelme támogatja az e mérési kihívásokat megcélzó technológiák fejlesztését.

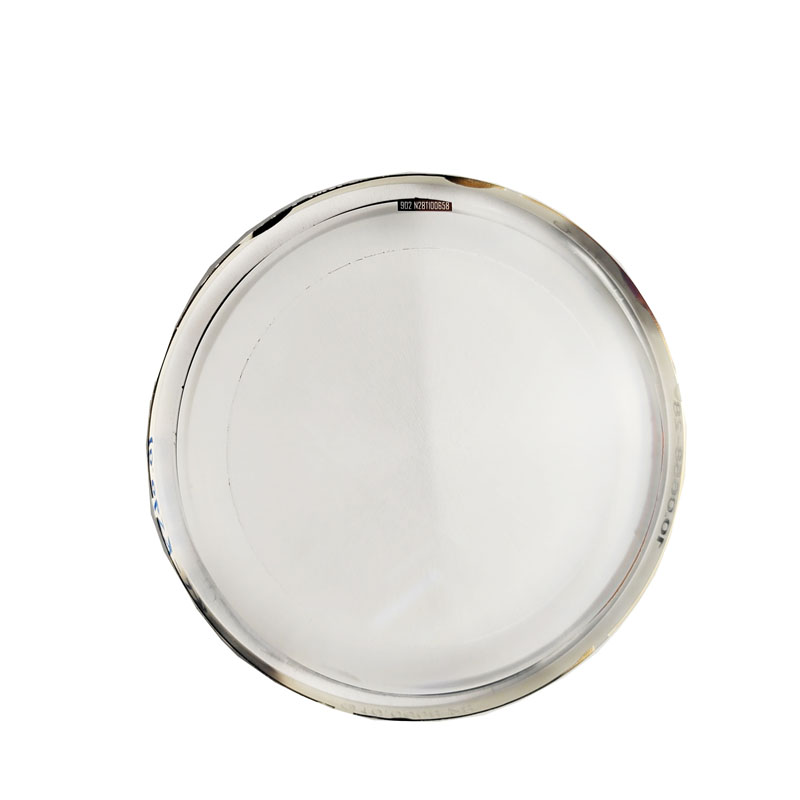

A számítógép által generált hologram (CGH) nulla korrektor egy speciális optikai elem, amelyet arra terveztek, hogy a tesztelés során kompenzálja az aszférikus felület egyedi alakját. Egyszerűen fogalmazva, úgy működik, mint egy testreszabott optikai fordító, amely segít a vizsgálóberendezéseknek úgy „látni” egy aszférát, mintha az egy szabványos referenciafelület lenne.
Amikor egy interferométer egy gömb alakú lencsét tesztel, a visszavert fény természetesen kiszámítható mintát alkot. Aszféra tesztelésekor azonban a visszavert hullámfront sokkal bonyolultabbá válik. A CGH elem egy pontosan kiszámított diffrakciós mintát vezet be a fényút módosításához, lehetővé téve a mérőrendszer számára, hogy összehasonlítsa a tényleges felületet az ideális kialakítással.
Ez a funkció lehetővé tesziCGH nulla korrektorokdiffrakciós nulllencseként (DNL) szolgálnak, ellenőrzött optikai környezetet teremtve, ahol az összetett aszférikus alakzatok kivételes pontossággal mérhetők.
A diffrakciós nulllencse nem támaszkodik egyedül a hagyományos üveggörbületre. Ehelyett fejlett optikai feldolgozás révén létrehozott mikroméretű diffrakciós struktúrákat használ. Ezek a struktúrák egy tervezett minta szerint manipulálják a bejövő fényhullámokat.
A munkafolyamat három lépésben értelmezhető:
| Tesztelési szakasz | A DNL technológia funkciója | Haszon |
|---|---|---|
| Optikai tervezési számítás | Az aszférikus felülethez illeszkedő diffrakciós mintát hoz létre | Biztosítja a pontos mérés előkészítést |
| Fényhullám korrekció | A vizsgálósugarat diffrakciós effektusokkal állítja be | Csökkenti az optikai mérési hibákat |
| Felületi összehasonlítás | Összehasonlítja a mért eredményeket az eredeti tervezési adatokkal | Megbízható minőségértékelést biztosít |
A hagyományos optikai kompenzációs módszerekkel összehasonlítva a CGH-alapú megoldások nagyobb rugalmasságot kínálnak, mivel a diffrakciós mintázat testreszabható a különböző aszférikus geometriákhoz.
A kiváló minőségű optikai rendszerek nagymértékben függenek a pontos felületméréstől. Az optikai alkatrész kis eltérése befolyásolhatja a kép tisztaságát, a pozicionálási pontosságot vagy a rendszer stabilitását.
Például a gépi látóberendezésekben a kalibrálási pontosság közvetlenül befolyásolja a képfelismerési teljesítményt. A félvezető-ellenőrző rendszerekben az optikai pontosság befolyásolja a rendkívül kis jellemzők észlelésének képességét. A kutatási műszerek esetében a megbízható mérés biztosítja, hogy az optikai kialakítások az elvárásoknak megfelelően működjenek.
A Ningbo Zhixing Optical Technology Co., Ltd. egyesíti az optikai rendszer tervezési képességeit a precíziós feldolgozási tapasztalattal, hogy támogassa a testreszabott megoldásokat a különböző alkalmazási követelményekhez. A cég műszaki csapata tapasztalattal rendelkezik az optikai tervezésben, az aszférikus felületfeldolgozásban és a CGH gyártásban, segítve a fejlett optikai ellenőrzéssel járó kihívások kezelését.
A CGH technológia alkalmazása számos gyakorlati előnnyel jár:
Mivel a diffrakciós mintázat a pontos felületi alaknak megfelelően van kialakítva, a tesztelési folyamat képes azonosítani az apró eltéréseket a gyártott alkatrész és az eredeti optikai terv között.
Minden aszférikus felületnek különböző paraméterei lehetnek. A szabványos tesztelő eszközöktől eltérően a CGH megoldások speciális optikai követelményeknek megfelelően fejleszthetők, így alkalmasak különféle precíziós alkatrészekhez.
A pontos tesztelés csökkenti az optikai gyártás során szükséges ismételt beállításokat, és segít a mérnököknek a tervek hatékonyabb ellenőrzésében.
Ahogy az optikai termékek egyre kisebbek és kifinomultabbak, a precíziós mérési technológiák elengedhetetlenek az egyenletes teljesítmény fenntartásához.
A fejlett optikai mérések iránti kereslet az automatizálás, az intelligens gyártás és a nagy felbontású képalkotás fejlesztése mellett folyamatosan növekszik. Egyre több iparág halad a kompakt optikai rendszerek felé, amelyek bonyolult lencsekialakítást igényelnek, növelve a megbízható aszféra vizsgálati módszerek fontosságát.
ModernCGH nulla korrektorokgyakorlati megközelítést biztosít a számítógéppel tervezett diffrakciós technológia és a precíziós optikai gyártás kombinálásával. Áthidalják az elméleti optikai tervezés és a valós gyártásellenőrzés közötti szakadékot, lehetővé téve a mérnökök számára, hogy nagyobb biztonsággal értékeljék az összetett felületeket.
Az optikai feldolgozás, a számítási tervezés és a mikro-nano gyártás jövőbeli fejlesztései várhatóan tovább javítják a diffrakciós optikai tesztelés lehetőségeit. Az olyan technológiák, mint a gépi látás kalibráló táblái, a precíziós céltáblák és az optikai mérőkomponensek továbbra is fontos szerepet fognak játszani e fejlesztések támogatásában.
Ahogy az optikai rendszerek folyamatosan fejlődnek, a pontos mérés továbbra is kulcsfontosságú tényező a megbízható teljesítmény elérésében. A CGH-alapú diffrakciós nulllencse technológia hatékony megoldást kínál a kihívást jelentő aszférikus alkatrészek tesztelésére, így elérhetőbbé és praktikusabbá teszi a fejlett optikai vizsgálatot.
Az optikai eszközökre, a precíziós feldolgozásra és az egyedi megoldásokra összpontosítva a Ningbo Zhixing Optical Technology Co., Ltd. továbbra is hozzájárul az optikai technológiák fejlesztéséhez. Termékei, köztükCGH nulla korrektorok, Machine Vision kalibrációs táblák, optikai üvegvonal vonalzók és fotómaszkok tükrözik a vállalat elkötelezettségét a magasabb szabványok támogatása iránt a modern optikai mérések és gyártás területén.
