CGH Selection Software használati esettanulmány

1. példa: A hengeres tükör paramétereit az 1. ábra mutatja: D1=40 mm, D2=30 mm, R=60 mm, téglalap alakú.

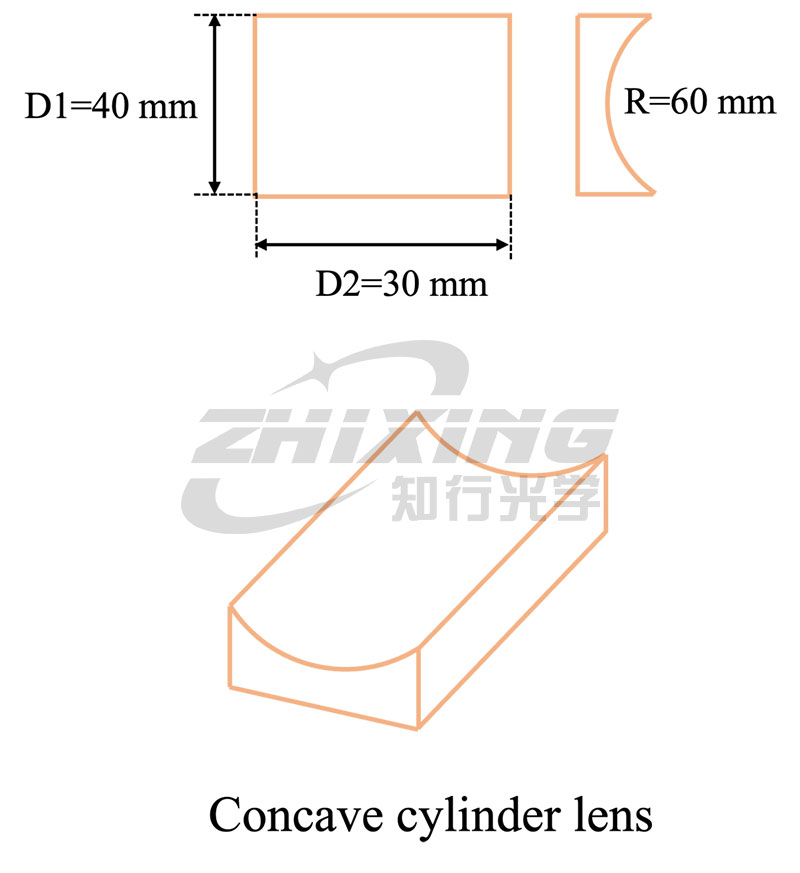

1. ábra: Konkáv felületi paraméterek sematikus diagramja

A fenti paraméterek alapján adja meg a releváns paramétereket (R, típus, D1, D2, Shape) a kiválasztási weboldal piros mezőjében, a 2. ábrán látható módon. Az eszköz automatikusan kiszámítja a megfelelő modellhez (zöld doboz) elérhető Fno tartományt:

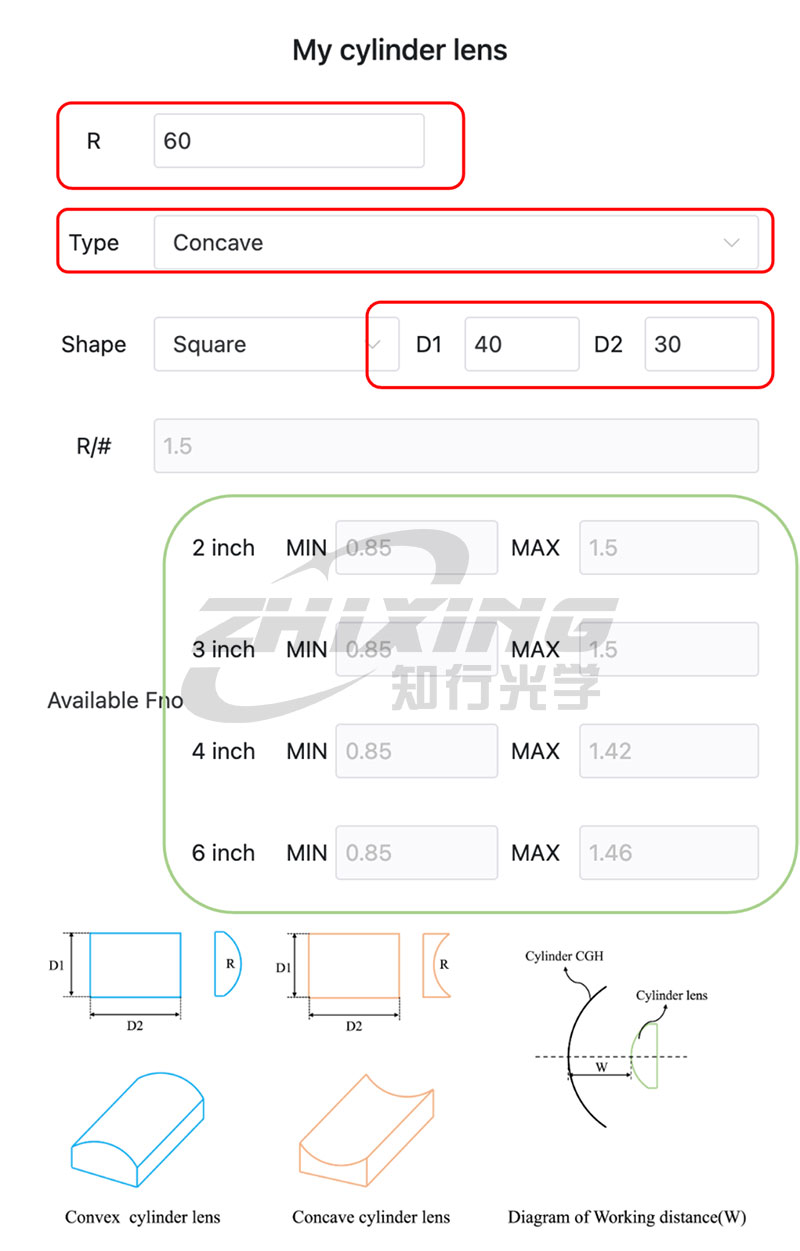

2. ábra: Paraméter bemenet és Fno számítási kimenet

A fenti zöld doboz alapján hat modell ajánlott (lásd az 1. függelék táblázatát):

2 hüvelykes: ZX2100, ZX2150

3 hüvelykes: ZX3100, ZX3150

4 hüvelykes: ZX4100

6 hüvelykes: ZX6100

2. példa: A hengeres tükör paraméterei a következők: D1=30 mm, D2=40 mm, R=60 mm, téglalap alakú.

A W (a CGH hátsó felületétől a henger csúcsáig mért távolság) az ügyfél tényleges optikai útja alapján kerül meghatározásra.

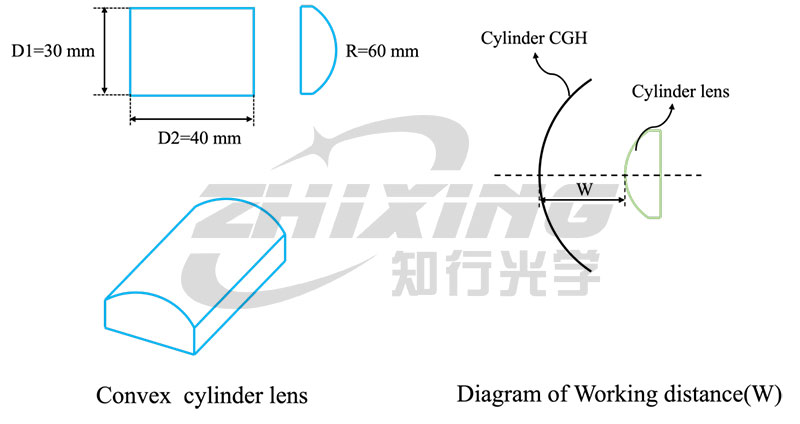

1. ábra: Konvex felületi paraméterek sematikus diagramja

A fenti paraméterek alapján adja meg a releváns paramétereket (R, típus, D1, D2, Shape, W) a kiválasztási weboldal piros mezőjébe, amint az a 2. ábrán látható. Az eszköz automatikusan kiszámítja a megfelelő modellhez (zöld mező) elérhető Fno tartományt:

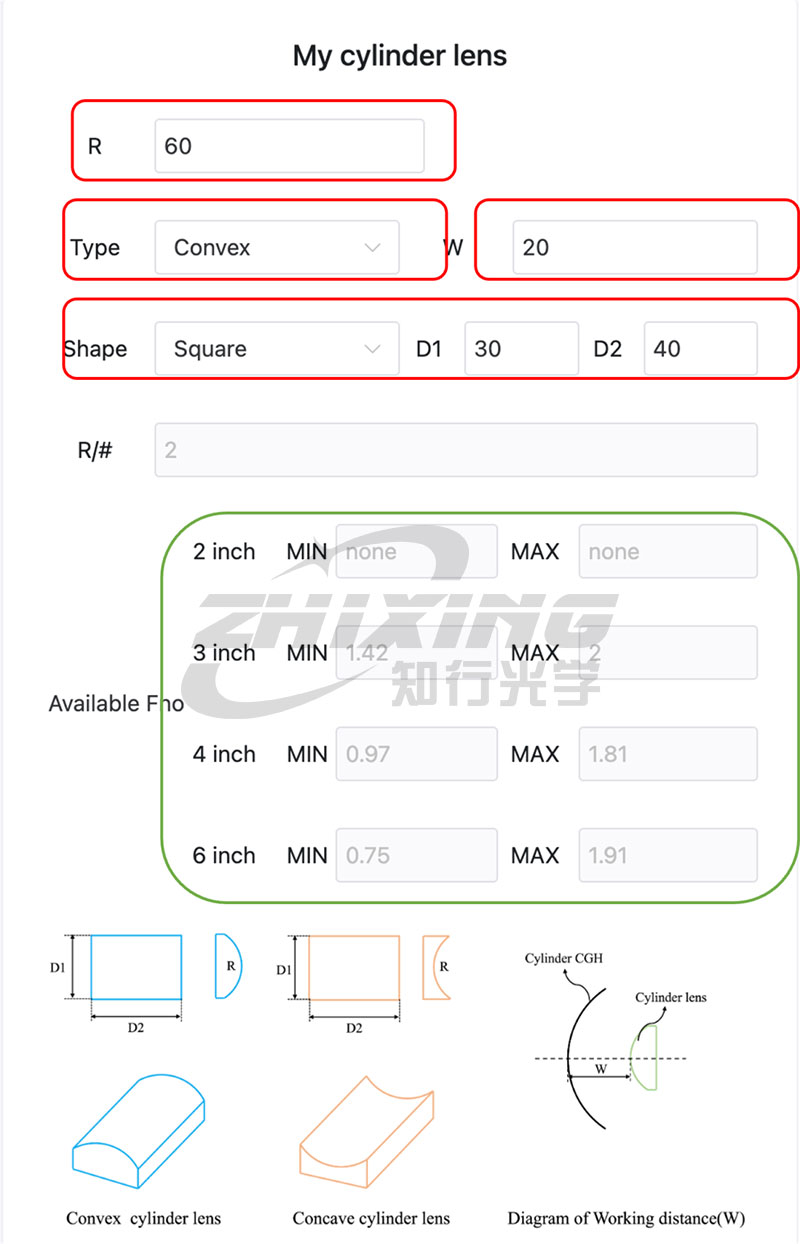

2. ábra: Konvex felületi paraméter bemenet és Fno számítási kimenet

A fenti zöld doboz alapján hat modell ajánlott (lásd az 1. melléklet táblázatát):

2 hüvelykes: Nincs

3 hüvelykes: ZX3150, ZX3200

4 hüvelykes: ZX4100, ZX4150

6 hüvelykes: ZX6100, ZX6150
