Az optikai gyártóiparban sok hengeres lencsékkel dolgozó ember találkozott már ezzel a kínos pillanattal: az eladó éppen most kapta meg az ügyfél hengeres lencserajzát, vagy a K+F éppen most fejezte be az új lencse tervezését, és átadta a folyamat- vagy vizsgálómérnöknek. Mindenki a rajz köré gyűlik, és óhatatlanul azon tűnődik:
"Milyen CGH modellel kell ezt a hengert párosítani a teszteléshez?"
"Melyik irányban számítják ki az Fno-t? Hogyan illeszthetem az interferométert a túlcsordulás elkerülése érdekében?"
Valójában a hengeres CGH kiválasztása mindig is technikai feladat volt. Ki kell számítania a görbületi sugarat, meg kell határoznia a generatrix irányát, és figyelembe kell vennie az interferométer apertúráját. A kézi számítások időigényesek, és hajlamosak a hibákra.
A vizsgálat nem lehet olyan fájdalmas.
Annak érdekében, hogy mindenki teljesen búcsút mondhasson a modell „vakon találgatásának” korszakának a rajzok alapján, kifejlesztettünk egy intelligens hengeres CGH automatikus kiválasztási szoftvert.
Most már nem kell vastag paraméter-kézikönyveket szűrnie vagy bonyolult geometriai levezetéseket végeznie. Egyszerűen csak egy pillanat alatt "kitöltés" szakértővé kell válnia, és be kell írnia a rajzaiból származó alapvető adatokat:
Henger alakja és konvexitása (felület vagy vonal? homorú vagy domború?)
A görbületi sugár
Fényáteresztési méretek két irányban (a generatrix mentén és a generatrixra merőlegesen)
A többit a szoftver kezeli. Kattintson az "OK" gombra, és a rendszer automatikusan meghatározza és pontosan ajánlja a legmegfelelőbb CGH modellt és a legjobb Fno illesztési sémát!
Ebben a cikkben átvezetjük Önt egy gyakorlati tapasztalaton ezzel a "kiválasztó eszközzel", és meglátjuk, hogyan egyszerűsíti le a hengerellenőrzés bonyolult előkészítő munkáját, csupán "négy paraméter megadását".
Kiválasztási webhely
http://www.zhixingoptics.com/xuanxing
Kiválasztási felület
Az URL megadása után az 1. ábrán látható felület jelenik meg, amely két ablakot tartalmaz.
A bal oldali kék doboz a kiválasztó ablak, amelynek fő funkciója a hengeres paraméterek bevitele, beleértve az R-értéket, a konvexitást (Típus, amely átkapcsolható Concave és Convex között), alakot (Shape, amely négyzet, kör és ellipszis között váltható) és méretet;
A jobb oldali sárga doboz a betekintő ablak, elsősorban a cégünk által forgalmazott modellek megtekintésére és a vizsgálandó aszférikus felület foltfedésére;

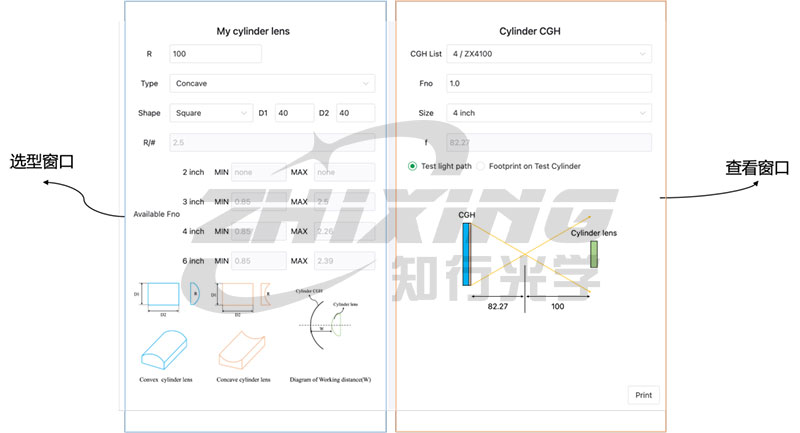

1. ábra: A kiválasztási eszköz átfogó interfész diagramja
I. Kiválasztó ablak
A bal oldali kék mező a kiválasztási ablak, amelynek két fő funkciója van:
◆1. funkció: Hengeres tükör paraméterek bevitele
R: A hengeres tükör görbületi sugara. Adjon meg egy abszolút értéket.
Típus: Konkáv vagy domború választás.
Alak: Válassza ki a hengeres tükör alakját (téglalap vagy ellipszis; a négyzet és a kör a téglalap és az ellipszis speciális formái).
D1: Rekesznyílás görbületi iránnyal.
D2: Rekesznyílás görbületi irány nélkül.
R/#: a hengeres tükör F/#-ja. Ezt nem lehet beírni; automatikusan kiszámolja.
W: Ha a Típusnál a Konvex van kiválasztva, meg kell adni a munkatávolságot (a CGH tengelyirányú távolságot a henger csúcsától). Biztonsági okokból ajánlatos a távolságot legalább 10 mm-re beállítani.
◆2. funkció: Kimenet javasolt Fno tartományok különböző méretekhez

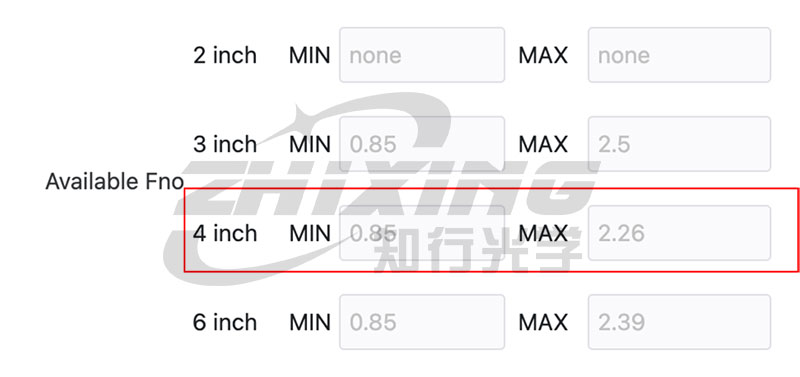

A hengeres lencse vonatkozó paramétereinek bevitele után a szoftver kiadja a javasolt Fno tartományokat a különböző méretekhez. Ha a vizsgálandó hengeres lencse paraméterei be vannak írva az 1. ábrán látható kiválasztó mezőbe, a kiválasztási szoftver a 2. ábrán látható módon kiírja a javasolt Fno-tartományokat:
2 hüvelykes objektívek esetén a "nincs" felirat jelenik meg, ami azt jelzi, hogy nincsenek elérhető modellek 2 hüvelykes objektívekhez. 3 hüvelykes, 4 hüvelykes és 6 hüvelykes objektívekhez egyaránt kapható modellek.
A 3 hüvelykes kijelzők esetében az Fno 0,85 és 2,5 között mozog. Az 1. függelékben található táblázat alapján három modell érhető el a 3 hüvelykes kijelzőkhöz: ZX3100, ZX3150 és ZX3200.
A 4 hüvelykes kijelzők esetében az Fno 0,85 és 2,26 között mozog. Az 1. függelékben található táblázat alapján három modell érhető el 4 hüvelykes kijelzőkhöz: ZX4100, ZX4150 és ZX4200.
A 6 hüvelykes kijelzők esetében az Fno 0,85 és 2,39 között mozog. Az 1. függelékben található táblázat alapján három modell érhető el a 6 hüvelykes kijelzőkhöz: ZX6100, ZX6150 és ZX6200.
2. ábra: Ajánlott modellválasztás

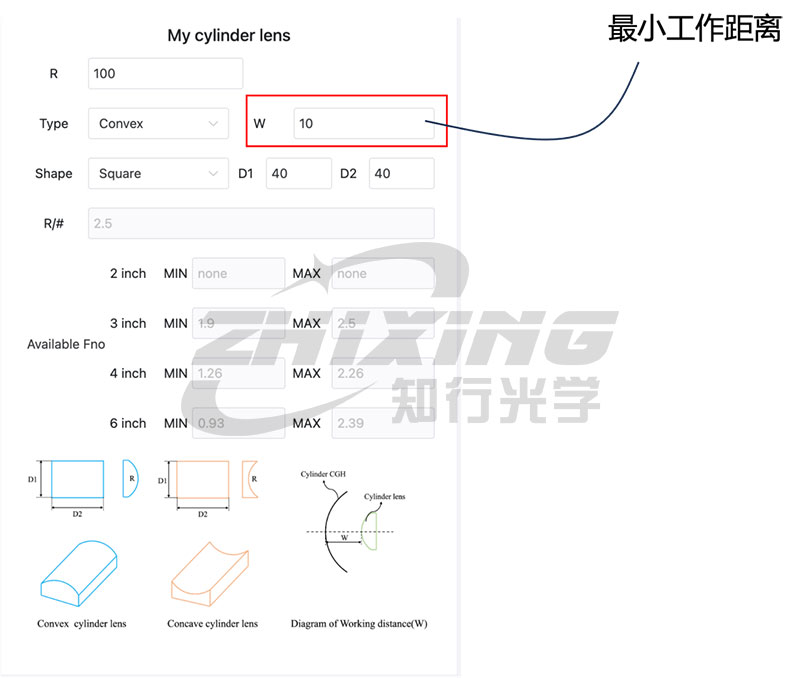

A fenti egy homorú felület kiválasztását mutatja be. Ha egy azonos paraméterű hengeres felületet konvex felületté változtatunk, a kiválasztási felület a következő. W a CGH grafikus felület és a konvex felület rögzített pontja közötti minimális távolság (ajánlott 10 mm-nél nagyobb).
3. ábra: Konvex felület kiválasztási interfész
2 hüvelykes kijelzők esetén „nincs”, ami azt jelzi, hogy nincsenek elérhető modellek.
A 3 hüvelykes kijelzők esetében az Fno 1,9 és 2,5 között mozog. Az 1. függelékre hivatkozva a 3 hüvelykes ZX3200 modell választható.
A 4 hüvelykes kijelzők esetében az Fno 1,26 és 2,26 között mozog. Az 1. függelékre hivatkozva a 4 hüvelykes ZX4150 és ZX4200 modell választható.
A 6 hüvelykes kijelzők esetében az Fno 0,93 és 2,39 között mozog. Az 1. függelékre hivatkozva a 6 hüvelykes ZX6100, ZX6150 és ZX6200 modellek választhatók.
II. Nézet ablak
A jobb oldali sárga doboz a nézetablak, amelynek két fő funkciója van:
◆1. funkció: Az elérhető modellek megtekintése az ajánlott Fno tartomány alapján a bal oldalon.
Ebben a példában a ZX4200 a CGHlist oszlop legördülő menüjéből van kiválasztva. Az Fno, a Méret és az F kiszámítása automatikusan történik.

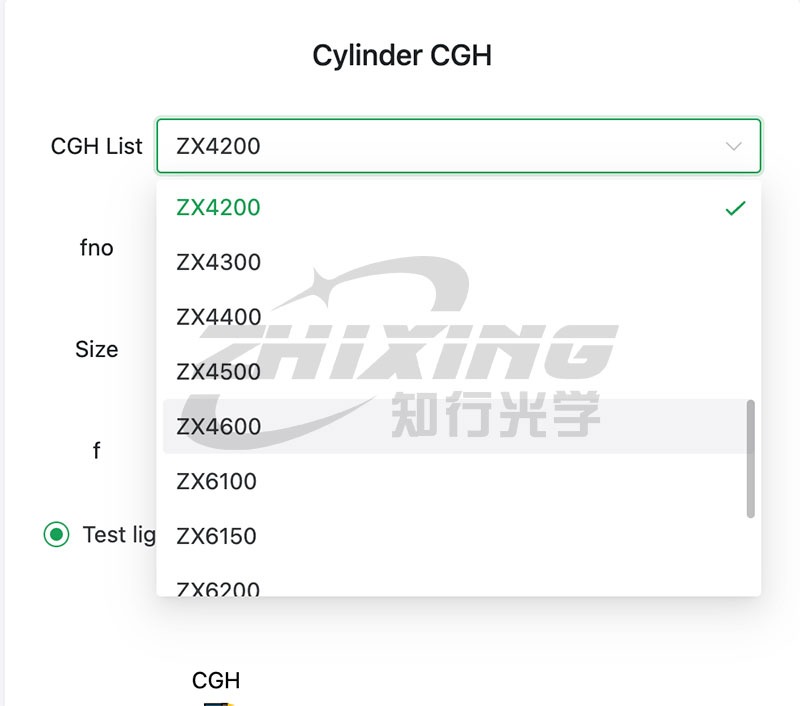

4. ábra: Modell legördülő ablak
Két diagramot tekinthet meg:
1) Optikai útdiagram (beleértve a távolságinformációkat is), az 5. ábrán látható módon:

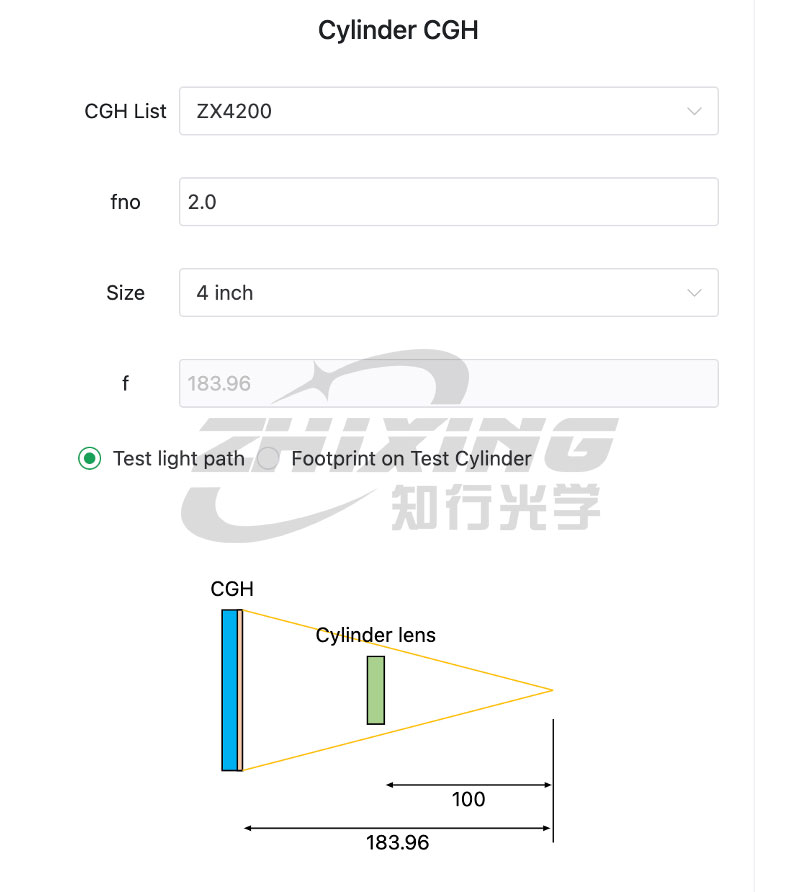

5. ábra: Teszt optikai útdiagram
2) Az 1. ábrán látható homorú felületre a 4 hüvelykes hengeres CGH három modelljének (ZX4100, ZX4150, ZX4200) foltlefedettsége a 6. ábrán látható. Az alján az energiaarány látható. Minél kisebb az 1-nél nagyobb érték, annál több pixel észlelhető, és annál nagyobb a felbontás. A három modell közül a ZX4200 rendelkezik a legkisebb energiaaránnyal (1,26), ami magasabb, mint a másik két modellé.

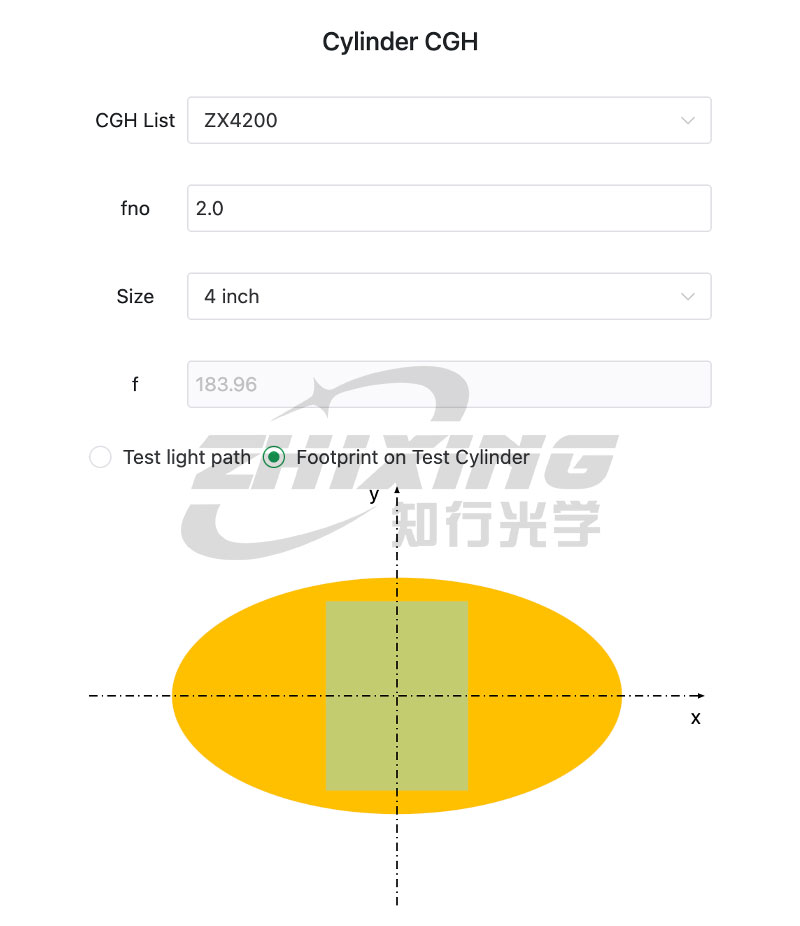

6. ábra: Fényfoltok lefedettségi térképe
◆2. funkció: Egyéni modellek megtekintése
Ha a bal oldali javasolt modellek kívül esnek termékmodell-listánkon, például a javasolt Fno 4.3 és 4.6 között van, és cégünk nem rendelkezik Fno-val ebben a tartományban, akkor testre kell szabnia. Válassza az „Egyéni” lehetőséget a CGHlist oszlopban, a 7. ábrán látható módon:

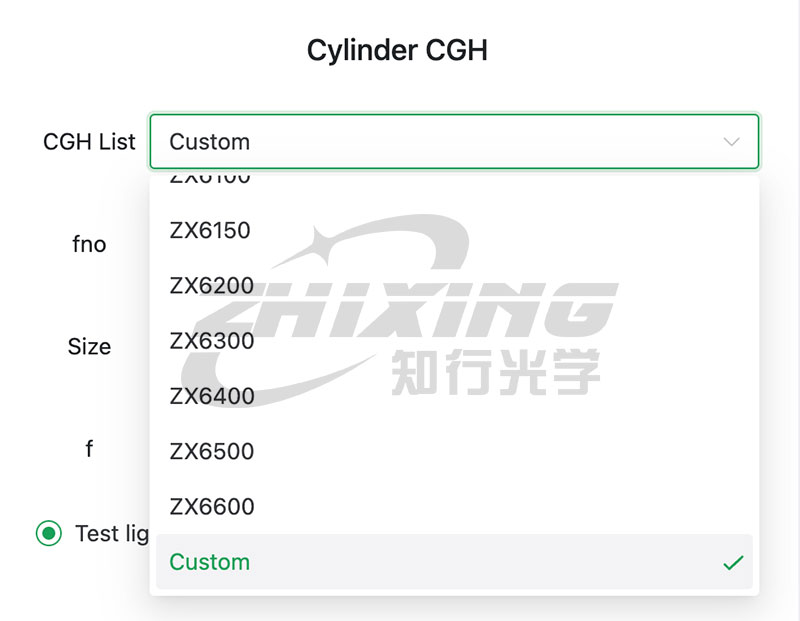

7. ábra: Egyéni modell kiválasztása
Írja be az fno-t a piros mezőbe, és válassza ki a modellt a kék mezőben. Ebben a példában a 4 hüvelykes Fno ajánlott tartománya [1,35 2,37]. Megadhatja az fno=2.1 értéket.

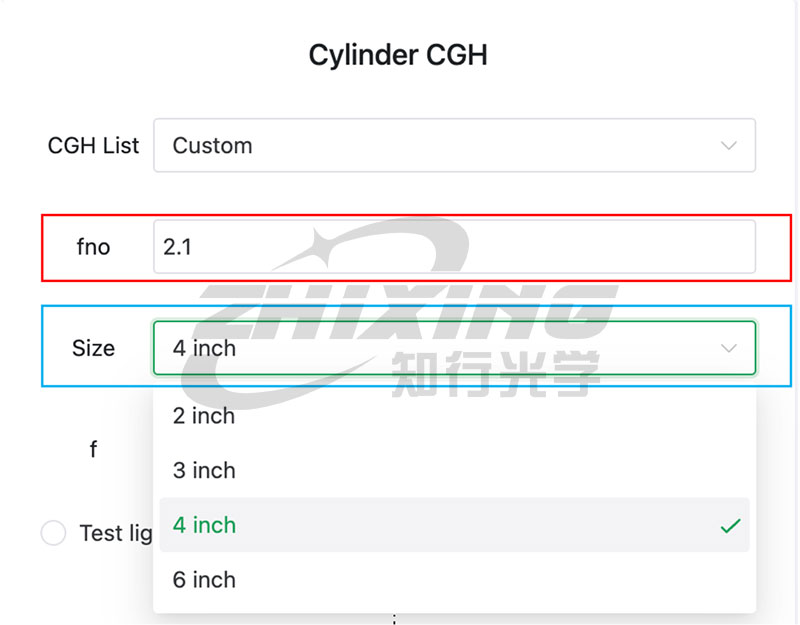

8. ábra: Példa egyéni ablak beviteli elemre
Az egyéni modellszám alapján megtekintheti az optikai útdiagramot és a fényfolt lefedettségi diagramot, hogy megállapítsa, hogy a hengeres lencse tesztelhető-e az egyéni modell használatával.
1. melléklet: Hengeres CGH-modellek listája
Modell elnevezés Magyarázat: ZX-ABCD: A: A hengeres CGH méretét jelöli; BCD: A hengeres CGH Fno-ját jelöli.
1. példa: ZX4200 modell: 4 hüvelyk; Fno: 2.0
2. példa: ZX6100 modell: 6 hüvelyk; Fno: 1.0
A különböző méretű CGH modellek listája a következő:

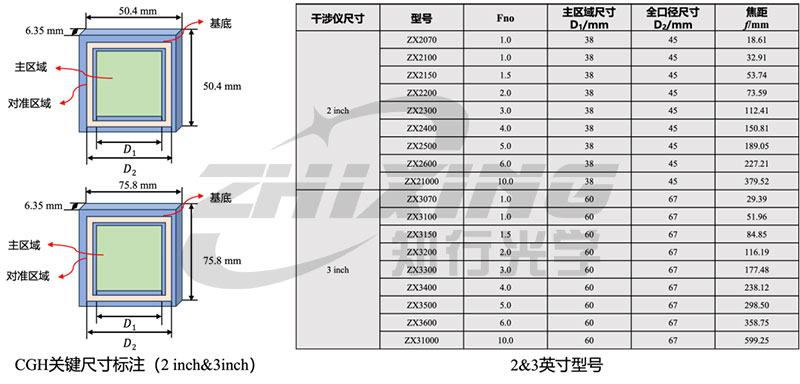

1. táblázat: A 2 hüvelykes és 3 hüvelykes hengeres CGH fő paraméterei

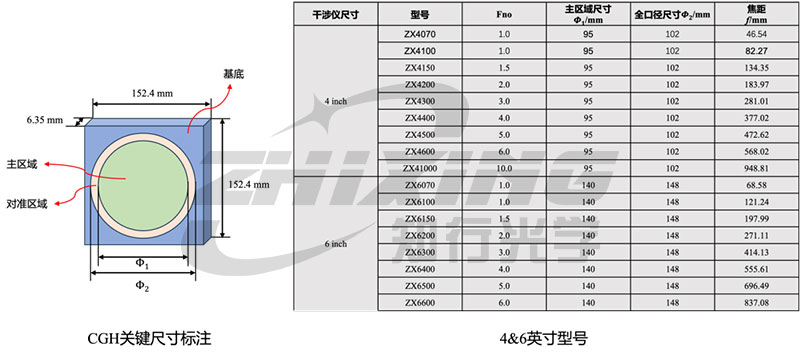

2. táblázat: A 4 hüvelykes és 6 hüvelykes hengeres CGH fő paraméterei
