A CGH "multitasking dilemmája": Miért létezik kóbor fény? A "vivőfrekvencia" megértéséhez először meg kell értenünk egy feltevést: a CGH maga egy diffrakciós optikai elem. Ha egy fénysugarat rávilágít egy CGH-ra, az nem egyszerűen a kívánt diffrakciós sorrendet hozza létre. A fizikai optika alaptörvényei miatt egyszerre több "klónt" fog létrehozni: a szükséges +1-es rendet (céljelet), a diffrakció nélkül egyenesen áthaladó 0-as rendet, a másik oldalra áthajló -1-es rendet és még magasabb rendeket...

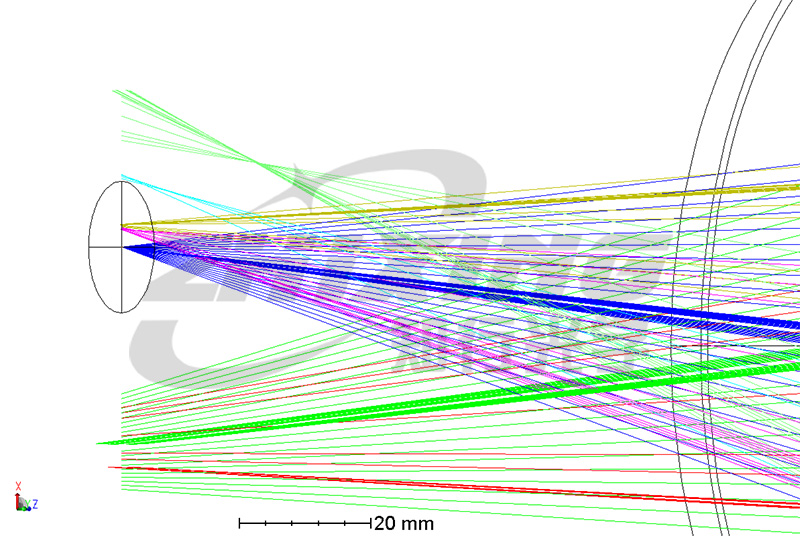

1. ábra Különböző diffrakciós rendű fények (a kék +1. rendű, a többi szórt fény).
Ideális kivitelben csak a +1 sorrendű lámpa viszi vissza az információt a mért felületről az interferométerhez. A valóságban azonban a 0. és -1. rendű "parazita" rendek is céltalanul bolyonganak az optikai úton. Miután belépnek a mérési optikai útba, szórt fény interferenciát keltenek. Az eredmény az interferencia peremeinek kontrasztjának csökkenése, az élek elmosódása, és néha még a hamis fázisinformációk szuperpozíciója is. Röviden, az elmosódott rojtokat gyakran nem a gyenge fény, hanem a túlzott zaj okozza. Mi az a "vivőfrekvencia"? A vivőfrekvencia bevezetése ezt a "jel-zaj" konfliktust hivatott megoldani. A CGH fáziseloszlását a "mért felület alakinformációit" rögzítő kódolt diagramként képzelhetjük el. A "vivőfrekvencia" egy további dőlési vagy defókuszáló tényező, amely erre a kódolt információra van ráépítve. Ez a művelet absztraktnak hangzik, de célja nagyon tiszta – hogy a hasznos céljelnek "új helyiséget" adjon a térbeli frekvenciatartományban. Eredetileg a céljel és a haszontalan 0. és -1. rendű szórt fények összezsúfolódnak és belegabalyodtak a frekvenciaspektrumba. Nem számít, hogyan blokkolja térben, nem tudja teljesen blokkolni. De ha egy vivőfrekvencia szuperponált a céljelre, annak spektruma "eltolódik" egy magasabb frekvencia tartományba, így távolságot hozva létre az álló interferencia jelektől. Ez olyan, mintha egy zajos bulin lennél, ahol te és a barátaid kezdetben elnyomja a zajt, és nem hallják egymást. De a vivőfrekvencia olyan, mintha egy speciális magas frekvenciájú hangot adna Önnek és barátainak; Ti ketten erre a hangnemre váltanak, amelyet senki más nem használ a kommunikációhoz, és a környező alacsony frekvenciájú zaj azonnal szűrhető háttérré válik.

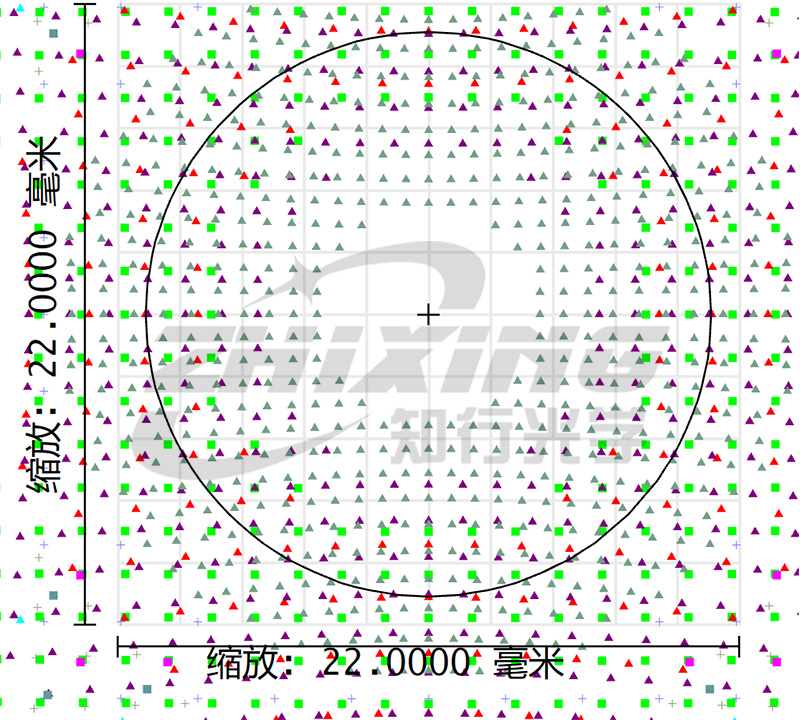

2. ábra Rendezési elválasztás döntött vivőfrekvenciával

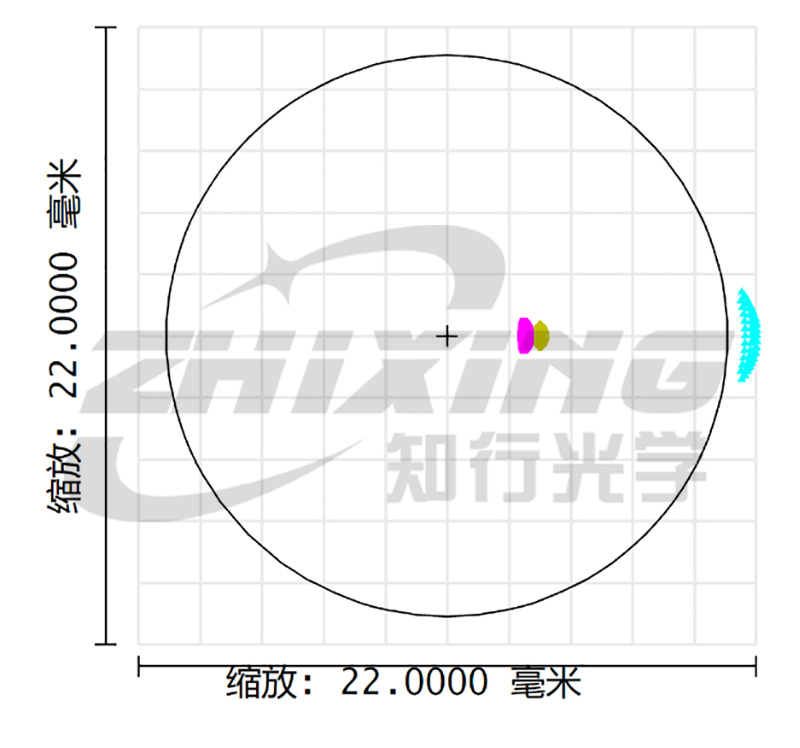

3. ábra A szintek szétválasztása defókusz vivőfrekvenciával
Miután a zavaró és a céljeleket szétválasztották a spektrumban, az ezt követő térbeli szűrés tisztán és hatékonyan "kinntartja a szórt fényt". A szűrés művészete: nem minél erősebb, annál jobb, hanem éppen úgy. Ez az egyensúly művészete, az „éppen megfelelő” pillanat megtalálásáról szól. Ha a vivőfrekvencia túl alacsony – a zavaró és a céljelek spektruma még mindig átfedi egymást, gubancot okozva, ami szűrési hibához és elmosódott peremekhez vezet. Ha a vivőfrekvencia túl magas – a spektrum kellően el van választva, de ez rendkívül szűk vonalszélességekhez vezet a CGH-ban, ami rendkívül szigorú követelményeket támaszt a mikro-nano gyártási pontossággal szemben. Ez nem csak a gyártási nehézségek megugrását jelenti, hanem súlyos hatással van a tényleges CGH diffrakciós hatékonyságára is. Ideális kivitelben az energia nagy része a +1 sorrendben koncentrálódik, de ha a vivőfrekvencia túl magas, akkor a gyártási folyamat enyhe eltérése esetén is fény szivároghat más sorrendbe, ami jelentősen csökkenti a jel intenzitását. Hol rejlik az igazi tervezői készség? Annak megállapításában, hogy "minimális effektív vivőfrekvencia." A jó tervezés nem arról szól, hogy véletlenszerűen kihúzzuk az értékeket a rajzszoftverből; arról van szó, hogy pontosan kiszámoljuk, hogyan lehet minimalizálni a szuperponált vivőfrekvenciát, miközben biztosítjuk az összes zavaró diffrakciós sorrend tiszta elkülönítését. A tiszta szétválasztás kis vivőfrekvenciával garantálja a kontrasztot és az élességet, anélkül, hogy túlzott nyomást gyakorolna a későbbi gyártásra és folyamatokra. Gyakorlati javaslat a CGH-felhasználók számára: CGH-felhasználóként nem kell magának megoldania ezeket a bonyolult vivőfrekvencia-egyenleteket, de ez nem jelenti azt, hogy nem tudja ellenőrizni az észlelési eredményeket a forrásnál. Ha a CGH gyakran homályos peremeket, gyenge kontrasztot vagy rendszeres háttérzajt mutat a tesztelés során, miután kizárta az optikai útvonalat és a környezeti problémákat, kérhet kvantitatív elemzési jelentést a diffrakciós sorrend elválasztásáról a CGH tervezőjétől vagy szállítójától. Ez a jelentés világosan megmondja: a jelenlegi vivőfrekvencia-kialakítás szerint hová helyezik át az egyes zavaró sorrendeket, mekkora a spektrális távolságuk a céljeltől, és hogy hatékonyan blokkolható-e a térszűrő. Ezzel a jelentéssel meghatározhatja, hogy a CGH "szűrő" kialakítása megbízható-e. Végül, az interferometria nanométeres pontosságára való törekvés során a „tisztán lát” és a „nem tisztán lát” közötti különbség gyakran egy apró tervezési találékonyságban rejlik. A vivőfrekvencia az igénytelen világítástechnikushoz hasonló szerepet játszik a precíziós tesztelés nagy látványosságában – nem a kép tartalmát határozza meg, de azt, hogy mennyire tiszta a kép. Ha legközelebb egy szabványos interferogramot lát éles körvonalakkal és teljesen fekete háttérrel, ne feledje, hogy ez nem csak a felületi pontosság győzelme, hanem a frekvenciaszűrés gyönyörű művészete is.
