1. lépés: Ellenőrizze az interferométer méretét és a szabványos tükröt F/# A CGH nem független; az interferométerrel együtt kell használni. Először is meg kell erősítenie az interferométer rekesznyílásának méretét (általában 4 hüvelyk vagy 6 hüvelyk). Ennél is fontosabb, hogy a standard tükör (TS) F/# értéke fontos. A CGH-t meghatározott konvergáló vagy széttartó hullámfrontok alapján tervezték. Ha a szabványos tükör F/#-ja nem felel meg a tervezési követelményeknek, a hullámfront nem tud megfelelően párosulni, és előfordulhat, hogy nem is talál fénypontot. Szakértői tanács: Indítás előtt feltétlenül ellenőrizze a használati útmutatót, hogy megbizonyosodjon arról, hogy a TS tükör F/# értéke valamivel kisebb, mint a CGH szükséges F/#. 2. lépés: A CGH elülső és hátsó részének meghatározása A CGH egy krómfóliával bevont vagy mikro/nano szerkezetekkel maratott kvarcüveg darab, amelynek elő- és hátoldala szigorúan meghatározott.
● Alapelv: A CGH grafikus oldalának (a maratott mintázatú oldalnak) a vizsgált tükör felé kell néznie.
● Azonosítási módszer: Figyelje meg az üveg oldalán lévő jelöléseket, vagy használja a fényvisszaverődést a minta egymásra helyezett képének megfigyeléséhez. Ha hátra van helyezve, a fény először áthalad a vastag kvarc hordozón, szükségtelen aberrációkat okozva, így a vizsgálati eredmények teljesen érvénytelenek.

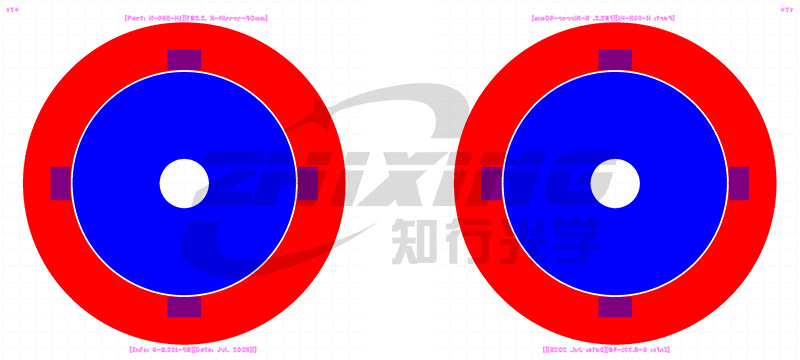

CGH elölnézet (balra), CGH hátulnézet (jobbra)

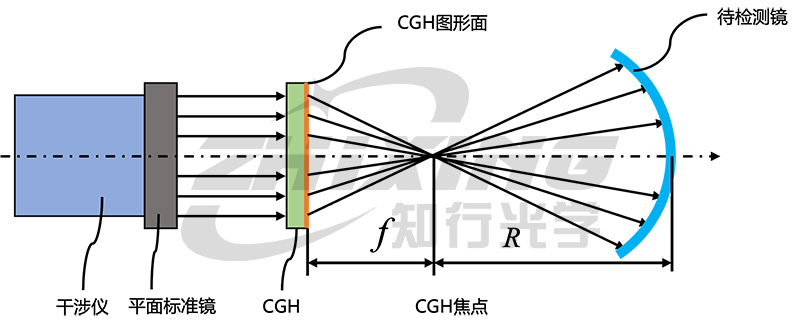

CGH észlelési optikai út (a vizsgálandó tükör felé néző minta)
3. lépés: Keresse meg a "koordinátákat", és azonosítsa az Y+ jelölőt. A CGH nemcsak lencse, hanem fizikai koordináta-referencia is. Annak biztosítására, hogy a vizsgálati eredmények megfeleljenek a tervezési dokumentumoknak (például egy Zemax modellnek), meg kell határozni a teszt koordináta-rendszerét. A szabványos CGH felületek koordinátajelölésekkel vannak maratva, általában az Y+ jellel. A keretbe történő beszereléskor ügyeljen arra, hogy az Y+ jelzés egy vonalban legyen a támaszték kijelölt irányával. Csak akkor van értelme a későbbi pózbeállításnak, ha a koordinátarendszer igazodik.

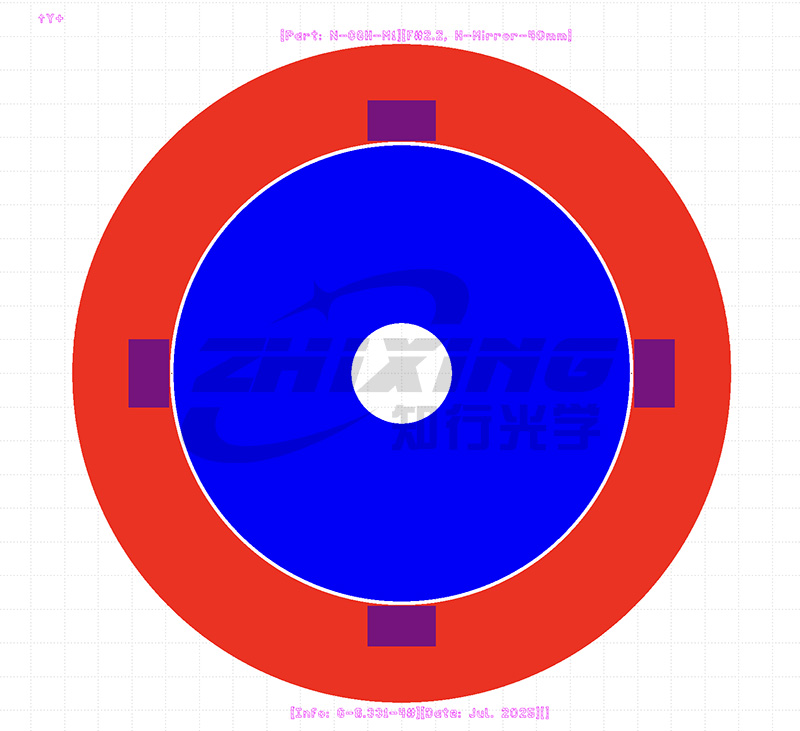

CGH koordinátarendszer-azonosító (bal felső Y+)
4. lépés: A CGH elhelyezése és a „Fókuszblokkolás” használata az eltolás meghatározásához. Miután a CGH-t a tervrajzok szerint az optikai útba helyezték, a kezdők gyakran sok szórt fényt találnak az optikai úton. Jelenleg a "fókuszblokkolás" az életmentő. A CGH tervezési fókuszpontjába helyezünk egy kis lyukat vagy fényzáró lemezt, és a következőkre használjuk: 1. Határozzuk meg az eltolást: Ez a legintuitívabb fizikai skála. Figyelje meg, hogy az interferométer által kibocsátott referenciafény és a visszatérő fény konvergál-e a kis lyuk közepén. Ha a visszatérő fényfolt eltér, az azt jelzi, hogy jelentős eltolás van a pózban. Ha az 5D beállítókeretet úgy állítja be, hogy pontosan beállítsa a fényfoltot a kis lyukba, a rendszer kezdetben beállítható. 2. Térbeli szűrés: A fényblokkoló lemez hatékonyan kiszűri a nem kívánt diffrakciós sorrendű szórt fényt, megtisztítja az interferenciamezőt, és tisztává és könnyen olvashatóvá teszi a peremeket. 5. lépés: A póz finomhangolása a maradékok minimalizálása érdekében. Az utolsó lépés a vizsgált tükör elhelyezése és beállítása. Az interferométer segédbeállítási területének használatával, miután a vizsgált tükör visszacsatoló fényfoltját kezdetben igazította a CGH fő pontjához, a rendszer érzékelési módba kapcsol. A működési logika ezen a ponton a tükör típusától függően változik:
● Koaxiális aszférikus: A hangsúly azon van, hogy a rojtokat a lehető legritkábbra állítsák. A finomhangolás révén a megfelelő kóma és teljesítmény minimálisra csökken, így biztosítva a tökéletes igazodást a tükör és az optikai tengely között.
● Tengelyen kívüli aszférikus: A logika kissé eltérő, és arra összpontosít, hogy a fényfolt teljesen lefedje a vizsgált területet, miközben minimalizálja az RMS-t (négyzetes hiba). Következtetés: A CGH tesztelése a "durvától a finomig" játék. A lyukigazítás "milliméteres" pozicionálásától a kiegészítő fényfolt "mikrométer szintű" konvergenciájáig, majd a "nanométer szintű" finomhangolásig az aberrációk minimalizálása érdekében, a szabványosítás minden lépése a legnagyobb pontosságot szolgálja.
