Pontatlan pozicionálás: csapda, ahol csendben könnyen szenvedhet. Tekintsünk egy valós forgatókönyvet. Ön egy homorú aszférikus tükröt vizsgál. Megtervezték a CGH-t, beállították az optikai utat, és megjelentek az interferencia peremek. A tapasztalatok alapján kissé beállítja a tükröt; a rojtok jól néznek ki, a PV értéke szép, és megkönnyebbülten fellélegzel. De három hónappal később a tükör be van szerelve a rendszerbe, és a képminőség nem megfelelő. A vizsgálat után azt találja, hogy a görbületi sugár több mint tíz mikrométerrel eltér a tervezési értéktől. Hol volt a probléma? Az ellenőrzés során a tükör nem volt az elméleti pózban. Azt hitted, hogy az „optimális peremekhez” igazítottad, de a valóságban pózeltérést használtál a gyártási hiba kompenzálására a görbületi sugárban – a két hiba kioltja egymást, önkonzisztens, de a valóditól eltérő illúziót keltve. Ennél is alattomosabb, hogy ha a tükör görbületi sugara önmagában is problémás, és a pózt nem szabályoztad pontosan az elméleti értékre, akkor a mért felületi adatok káoszba kerülnek: lehetetlen meghatározni, hogy mekkora a felületforma és mennyi a pózprobléma. Hogyan kerülheti el ezt a buktatót? Egy kukucskáló. Hogyan garantálja a kukucskáló az elméleti pózát? A CGH (Concave Aspherical Mirror) ellenőrző rendszerben a macskaszem szerkezetének alapvető feladata egyértelmű: annak biztosítása, hogy a vizsgált tükör (DUT) és a CGH megtartsa az elméleti pózt. Mi az elméleti póz? Ez a tervezési fázisban szigorúan kiszámított térbeli kapcsolat – a tengelyirányú távolság, a dőlésszög és az excentricitás mind egyértelműen meghatározott tervezési értékek. A macskaszem teljes feladata annak biztosítása, hogy a ténylegesen összeállított póz megfeleljen ezeknek a tervezési értékeknek. Hogyan működik a gyakorlatban? Bontsuk fel egy általános vizsgálati forgatókönyv segítségével. Forgatókönyv: A CGH-t megvizsgálták, és van egy igazítási holografikus terület. Az erről a területről kivetített fény, miután a DUT visszaverte, macskaszem-képet alkot – általában tiszta, fókuszált fényfoltot.
1. ábra: Optikai út a macskaszem észleléséhez
A működési eljárás a következő: 1. Durva beállítás: Szerelje fel a teszttükröt és a CGH-t a helyére, és állítsa be az axiális távolságot, a dőlést és az excentricitást úgy, hogy az közel legyen az elméleti értékekhez. 2. Macskaszem finombeállítás: Figyelje meg a macskaszem képét a holografikus kijelzőre vetítve. Ahogy a teszttükör helyzete és póza fokozatosan megközelíti az elméleti értéket, a macskaszem képe az előre beállított optimális alak felé hajlik.

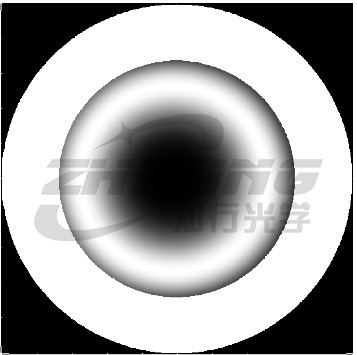

2. ábra: Macskaszem kép, amikor a póz helyes.

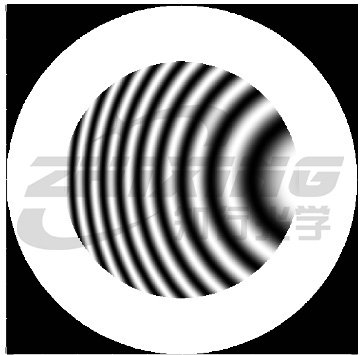

3. ábra Macskaszem kép hibás pózzal (tengelyirányú távolsági hiba és dőlés).
3. Pozíciórögzítés: Amint a macskaszem képe eléri az előre beállított szabványt, azt jelzi, hogy a vizsgált tükör az elméleti pozíciójában van. Ezen a ponton minden beállító mechanizmus reteszelődik, és megkezdődik a felület alakzatának észlelése. A macskaszem itt lényegében rendkívül érzékeny "helyzetjelzőként" működik. Megmondja, ha a tükör helyzete "a helyén" van. A helyére kerülés után mért felületi alakadatok a tükör valódi teljesítményét jelentik elméleti helyzetében. Valós eset: Honnan származik a gömbi aberráció? A szimuláció megadja a választ. Most, hogy az elv világos, nézzünk meg egy valós mérnöki forgatókönyvet. Ebben az esetben sok helyszíni mérnök rezonálhat a hibaelhárítási folyamattal. Létezik egy aszférikus lencse, amelynek felületi alakját először egy érintésmentes DUI profilométerrel érzékelik. A profilométer egy optikai szondán keresztül pásztázza a tükör kontúrját, és közvetlenül megkapja a felszíni topográfiai adatokat. A mért eredmények rendben vannak; a felület alakja egészen tisztának tűnik.

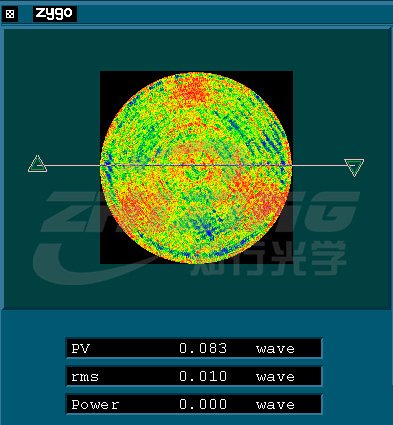

4. ábra DUI-teszt eredményei
Ugyanezt az objektívet ismét tesztelték a CGH-tesztelő rendszeren. A macska szeme helyesen volt beállítva, és a póz az elméleti értékre volt rögzítve. Az eredmény kiderült – egy nagy gömb alakú aberráció jól látható volt az arcon.

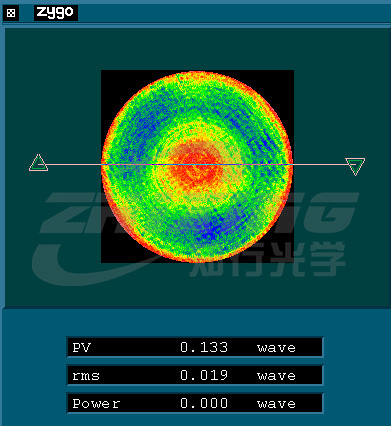

5. ábra CGH teszt eredményei
Két jelentés hevert az asztalon. A DUI szerint a felület alakja rendben van, míg a CGH szerint nagy gömbaberráció volt. Melyikben higgyünk? Ennek a szférikus aberrációnak a forrásának megtalálásához a lencse görbületi sugarát DUI segítségével mértük. Az érintésmentes profilométer közvetlenül képes a generatrixot pásztázni, hogy illeszkedjen a görbületi sugárhoz, anélkül, hogy külső referencia hullámfrontra támaszkodna. A mérési eredmények visszajöttek – a mért görbületi sugár 112 μm-rel tért el az elméleti értéktől. Ezután ezt a görbületi eltérés sugarát behelyettesítettük a CGH detektáló rendszer optikai szimulációs modelljébe. A szimulációs eredmények megszerzése után összehasonlították azokat a CGH-ból mért felületi alakadatokkal – a kettő rendkívül jól illeszkedett. Ennek a nagy szférikus aberrációnak pontosan az a viselkedése volt, amelyet a görbületi eltérés sugarának az elméleti pózban kell mutatnia.

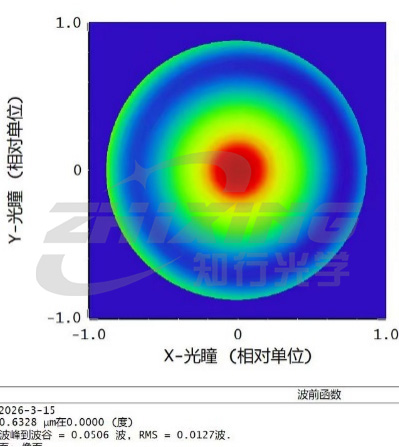

6. ábra Szimulációs eredmények
A lánc most zárt: Görbületi sugár eltérés → Szférikus aberráció jelenjen meg az elméleti póz alatt → CGH mért szférikus aberráció megegyezik a szimulációval → CGH mérés a valódi. Miért nem mutatott korábban a DUI nyilvánvaló gömbi aberrációt a felület alakzati eredményeiben? Mert amikor egy érintésmentes profilométer egy felületet pásztáz, a mérési koordináta-rendszer és a tükör mechanikai vonatkoztatása közötti megfelelés függ a befogási testtartástól. Ha a tükör nincs szigorúan rögzítve az elméleti póz alatt, a görbületi sugár eltérése által okozott felületforma-komponens felhígulhat a mérési testhelyzet változásával, és tovább simulhat az adatfeldolgozás során, és végül „nem észrevehetően” jelenik meg a felületforma jelentésben. De a görbületi sugár mérése nem hazudik – a DUI által mért görbületi sugár értéke eltér az elméleti értéktől, és ez az eltérés a szimulációba helyezés után pontosan megegyezik a CGH által mért gömbaberrációval. Mi olyan erős a CGH + macskaszem kombinációban? Elválasztja a felület alaki hibáját és a görbületi sugár hibáját. Rögzített póz esetén a görbületi sugár eltérése szférikus aberráció, nincs hová bújni. Ráadásul ez a szférikus aberráció szimulációval reprodukálható – nem a semmiből tűnik fel, hanem az elméleti póz alatti görbületi sugár eltérésének elkerülhetetlen megnyilvánulása. Mit jelent ez a frontvonal üzemeltetői számára? A macskaszem garanciája az elméleti pózra kézzelfogható változásokat hoz a helyszíni tesztelésben:
◆ A birtoklás immár bizonyítékokon alapul: a tükör elhelyezésének pontosságát már nem a "csíkok kinézete" alapján ítélik meg. A macskaszem képe a csíkoktól független mennyiségi pózbírálati standard.
◆ A felületforma adatok megbízhatóak: rögzített póz esetén a mért felület alakja magának a tükörnek a valódi felületi alakja. Ha a görbületi sugár nem megfelelő, a felület alakja pontosan tükrözi az életlen állapotot, és nem takarja el a helytelen póz.
◆ Reprodukálható: A macskaszem képének színvonala a kezelőtől függetlenül változatlan marad. A Zhang San és Li Si által beállított póz ugyanaz.
◆ Ha a különböző műszerek adatai ütköznek, a probléma megoldásának egyértelmű módja van: a CGH-nak van egy macskaszeme, amely rögzíti a pózt, és megméri a valódi felület alakját az elméleti póz alatt. Más módszerekkel, ha a póz nincs szigorúan lezárva, előfordulhat, hogy a "jól kinéző" adatok nem helyesek – ebben az esetben gyakran a görbületi sugár külön mérése adja meg a választ. Végül a CGH-tesztelő rendszerben a hullámfront-kompenzációt emlegetik leggyakrabban – ez garantálja a felület alakjának pontosságát. A hullámfront-kompenzáció azonban azon a feltételezésen alapul, hogy a vizsgált tükör és a CGH (Curve Front Gauge) közötti póz az elméletileg tervezett állapotban van. A macska szeme „stabilizáló erőként” működik, amely rögzíti a pózt. A póz rögzítésével feltárul a tükör valódi formája. A görbületi sugár helyes vagy helytelen. Semmi sincs elrejtve. A precíziós teszteléshez pedig pontosan ez szükséges: a hitelesség.
