Mechanikai nullpont: a megmunkálás és összeszerelés "kemény pénzneme" Ahhoz, hogy megértsük a nullapontátvitelt, először is meg kell értenünk egy dolgot: a megmunkálásban és az összeszerelésben abszolút a mechanikai nullapont a főszerep. Kezdjük a megmunkálással. Mi helyezi el a tükröt esztergálás, csiszolás és polírozás közben? A tükörtest mechanikus pozicionáló felületeire, a külső kör alakú élre, a rögzítőcsap furataira és a rögzítőkarima felületére támaszkodik. Esztergálás közben a tokmány tartja a külső kört, és ezt használja nullapontként a központosításhoz; csiszolás és polírozás során a tükör felfekvési felülete a szerszámasztalra támaszkodik, amely illeszkedik a tükörtest pozicionáló felületeihez. A folyamattól függetlenül a tükör térbeli helyzetét a szerszámgépen végső soron ezek a mechanikai nullapontfelületek határozzák meg. Most beszéljünk az összeszerelésről. Mi helyezi el a tükröt, ha be van szerelve a tükörcsőbe vagy szerkezeti elembe? Ismét ez a mechanikai alappont – a rögzítőperem felülete illeszkedik a végfelülethez, a külső kör és a tükörcső belső furata elhelyezkedik, és a rögzítőcsapok és csapfuratok határozzák meg a szöghelyzetet. A telepítés után a helyén marad; a tükörcső nem ismeri fel az optikai tengelyedet, csak a mechanikai felületeket. A megmunkálás és az összeszerelés ugyanazt a nyelvet használja: mechanikai adatot. Természetesen közös a kommunikációs alapjuk. Hol van a probléma? Az "ellenőrzés" közbenső lépésében rejlik. Hogyan kerül vissza az optikai referencia az ellenőrzési szakaszból a mechanikai referenciabe? Mi az ellenőrzés célja? Megmondja a gyártási folyamatot, "ahol nem elég jó", és az összeszerelési folyamatot, "hogy ez a tükör megfelel-e a minőségi előírásoknak". Az ellenőrzés azonban más nyelvet használ – az optikai referenciát. Az interferométer optikai tengelye határozza meg a vizsgálati koordináta-rendszert, a CGH hullámfrontja pedig a referencia felület alakját. Ezzel az optikai koordináta-rendszerrel számítjuk ki a felület alakhibájának PV és RMS értékét. Most felmerül a probléma: hogyan igazodnak az optikai és mechanikai referenciák? Ha nincsenek egymáshoz igazítva, akkor ez az abszurd helyzet áll elő: a gyártó részleg a mechanikai referencia alapján a kívánt felületformára csiszolja a tükröt, és az ellenőrző részleg megerősíti, hogy a felület alakja megfelel-e az optikai referencia szerinti követelményeknek, de a kettő „megfelel a követelményeknek” nem ugyanarra vonatkozik – eltérés van az optikai és a mechanikai referencia között. Az összeszerelési szakaszban a tükröt a mechanikai referencia szerint szerelik fel, de az optikai rendszer teljesen más felületformát jelenít meg. Ez a referencia átviteli csapda lényege: nem arról van szó, hogy az egyik pontatlan, hanem arról, hogy mindenki a saját vonalzóját használja, majd azt feltételezi, hogy ugyanazt méri.

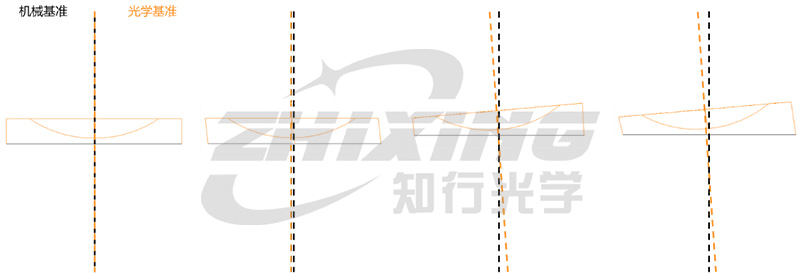

1. ábra Négy állapot az optikai és mechanikai vonatkoztatások között: tökéletes igazítás, excentricitás, dőlés, valamint excentricitás és dőlés (balról jobbra).
Egyes vizsgálati módszereket eleve nehéz összehangolni a mechanikai referenciákkal, ami egy alapvető problémát vet fel: az optikai referenciák mechanikai referenciákra való átvitelének nehézsége nagyságrendekkel változik az ellenőrzési módszertől függően. Egyes vizsgálati módszereknél a hivatkozás „lebegő”. Vegyük például a hagyományos mechanikus szondás profilométert. A tükörfelület néhány vonalának kontúrjait pásztázza, így nagy adatpontosságot ér el. Ennek koordinátarendszerét azonban a szonda mozgásvezető sínje határozza meg. Mi a kapcsolat a vezetősín és a tükör mechanikai referenciafelülete között? A kapcsolat létrehozásához további kalibrálásra van szükség. Pontos a kalibrálás? Vannak-e szisztematikus hibák? Minden kérdőjel kockázati pontot jelent a referenciaátvitel során. Egy másik példa néhány al-nyílás-ellenőrzési séma, amelyek összeillesztésen alapulnak. Minden egyes összeillesztési lépés helyzeti bizonytalanságot okoz, és a végső átfogó koordináta-rendszer jelentős eltéréseket halmozhatott fel a tükör valódi mechanikai referenciaértékétől. Ezeknek a sémáknak van egy közös jellemzője: az optikai referenciáktól a mechanikus referenciákig terjedő átviteli kapcsolat túl sok köztes kapcsolatot tartalmaz. Minden közbenső hivatkozás a hiba belépési pontja. A CGH-ellenőrzés más megközelítést kínál: annak biztosítása, hogy a referenciaátvitel megfelelően történjen a tervezési szakaszban. Hogyan adja át a CGH az optikai referenciát a mechanikai referenciának? A teszteléshez használt CGH általában két funkcionális területből áll:
◆ Fő holografikus régió: A hullámfront-kompenzációért felelős, az interferométer szabványos gömb- és síkhullámait komplex hullámfrontokká alakítva, amelyek illeszkednek a vizsgált felülethez. Ez a felületi alakérzékelés alapvető funkciója.
◆ Alignment holografikus régió: Magának a CGH-nak az abszolút referenciakeretét adja az interferométerhez képest, és végső soron a vizsgált tükör mechanikai vonatkoztatásához képest. Olyan igazítási jellemzőket vetít előre, mint a világos foltok, konvergenciajelek vagy macskaszem-mintázatok, hogy megerősítse a CGH és a vizsgált tükör közötti térbeli pózkapcsolatot.

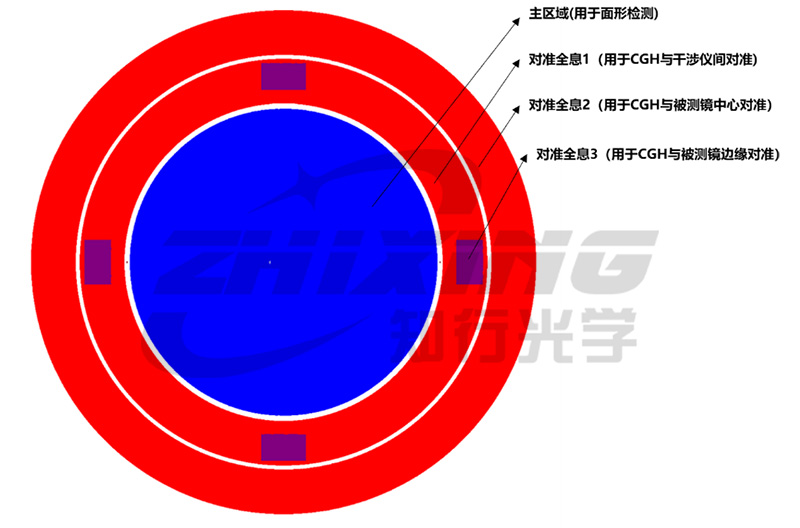

2. ábra A CGH egyes funkcionális területeinek sematikus diagramja
Mit jelent, hogy ez a két terület ugyanazon a hordozón van integrálva? Ez azt jelenti, hogy a hivatkozást utólag már nem határozzák meg, hanem a tervezési fázisban "beírják" a CGH-ba. Hogyan valósul meg ez az átvitel? Egyértelmű térbeli megfeleltetés jön létre a vizsgált tükör mechanikai vonatkoztatása (pozícionáló golyó, referencia él, rögzítőkarima felülete) és a CGH-n lévő referenciajelölések között. A holografikus terület igazítása biztosítja, hogy minden ellenőrzés során a tükör póz az elméleti tervezési érték legyen, és ez a póz visszavezethető a tükör mechanikai referenciaértékére. Az optikai referencia és a mechanikus referencia közötti átviteli útvonal zökkenőmentesen integrálva van a CGH kialakításon keresztül. Milyen problémát old meg ez? Kifejti azt a tényt, hogy a legtöbb esetben csak a mechanikai referencia kerül felismerésre a gyártási és összeszerelési szakaszban. Az összeszerelő osztályt nem érdekli, hogy milyen szép a felületed formája mért PV. Csak a tükör optikai rendszerben való teljesítményével törődnek, miután a mechanikai referencia szerint beszerelték. A mechanikai hivatkozást a gyártási vég biztosítja, és az összeszerelési vég is ezt használja – ennek a két végnek egy vonalban kell lennie. Az ellenőrzési feladat annak biztosítása, hogy az optikai referencia a lehető legpontosabban illeszkedjen ehhez a mechanikai referenciahoz. Egyes ellenőrzési módszerek az átalakítási folyamat minden szakaszában felerősítik a hibákat. A CGH megoldása az átalakítási folyamatot a tervezési szakaszba tömöríti – a mechanikai és optikai referenciák közötti kapcsolatot a CGH tervezése során határozzák meg, és az ellenőrzés egyszerűen ennek a meghatározott kapcsolatnak a reprodukálását foglalja magában. Milyen következményekkel jár a rosszul végrehajtott átalakítás? A következmények jelentősek.
◆ 1. következmény: Nem megfelelő felületkorrekció. Ha az ellenőrzés során eltérést találunk egy bizonyos területen, a megmunkáló vége visszamegy, hogy kijavítsa azt. Ha azonban dőlés vagy eltolás van az ellenőrzési koordinátarendszer és a mechanikai koordinátarendszer között, akkor ennek az "eltérésnek" a valódi helye helytelen. A mechanikai referencia szerint elhelyezett polírozószerszám valójában egy másik helyet korrigál a tükörön. Eredmény: A javított területet nem javítja, míg a helytelen területet javítja.
◆ 2. következmény: Ismételt próba és hiba az összeszerelés során. A tükör felületi alakadatai jól néznek ki, de a képminőség összeszerelés után gyenge. Az összeállítás vége elkezdi az alátéteket hozzáadni, beállítani az excentricitást és korrigálni a dőlésszöget – mechanikus eszközökkel kompenzálja az eltérést, amelyet az optikai referencia mechanikai referenciává történő átalakítása okozott. Aminek egylépéses folyamatnak kellett volna lennie, végtelen próbálkozás és hiba lesz. Egy kérdés, amelyet érdemes észbe vésni: Ha legközelebb egy felületforma vizsgálati jelentést lát, érdemes megállni és megkérdezni: "Hogyan kerülnek át ebből az optikai referenciából származó adatok a tükör mechanikai referenciájába?" Ha ezt az átviteli kapcsolatot a kezdeti tervezési szakasztól kezdve teljes mértékben figyelembe veszik és meghatározzák, az adatok szilárdak. Ha ezt a kapcsolatot utólag összerakjuk kalibrációval, algoritmusokkal és tapintható intuícióval, akkor az összes nanométeres precíziós adat laza talajra épülhet. A CGH nem csupán egy hologramot biztosít az iparágnak; olyan komplett megoldást kínál, amely minimalizálja az optikai referenciahibákat, és a tervezési fázisban átviszi a mechanikai referenciara. A referenciaátvitel minősége határozza meg, hogy a tükör sikeresen telepíthető-e. És ezt már a kezdetektől megérdemli. Kövessen minket további technikai értelmezésekért és gyakorlati megosztásokért a CGH-val és az aszférikus felületvizsgálattal kapcsolatban. Találkozott-e referenciaátviteli problémákkal a feldolgozás és az ellenőrzés során? Nyugodtan ossza meg a megjegyzés rovatban.
