Hidden Killer #1: Referencia átviteli torzítás – szigorúan akadályozza meg az „illegális póz” méréseket az igazítási területen. A CGH tesztelés mérnöki logikájában a referencia átviteli kapcsolat rendkívül szigorú: interferométer hullámfront → átkerül a CGH diffrakciós felületére → végül átkerül a vizsgált lencsére. Ez egy egymással összefüggő geometriai lánc. Az értékesítés utáni támogatásban gyakran tapasztaljuk, hogy az ügyfelek által benyújtott mérési adatokban a CGH igazítási terület sűrű interferenciaperemekkel van kitöltve. Ez az állapot azt jelenti, hogy a CGH nincs a tervezés által megkívánt fizikai pózban; a referencia már az első lépéshez képest rosszul igazodik (interferométer a CGH-hoz). Az ebben az „illegális pózban” mért felületi adatok nemcsak teljesen pontatlanok, hanem súlyosan félrevezetőek is a későbbi problémaelemzés szempontjából, ami rendkívül szigorú mérnöki gyakorlatot jelent.

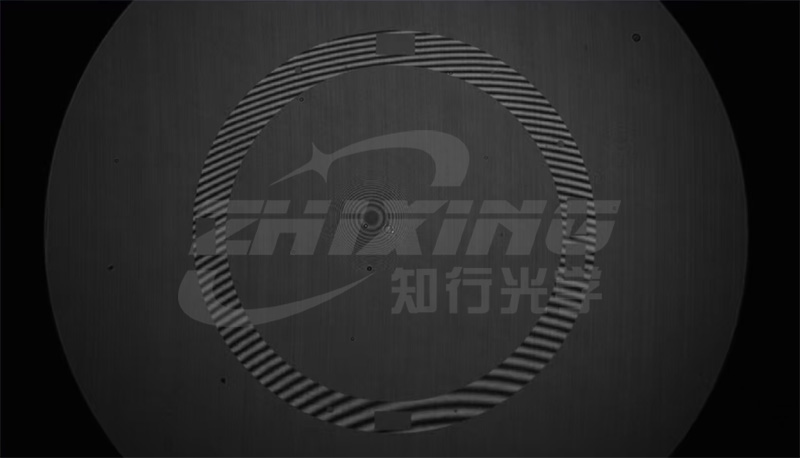

A beállítási eltérés diagramja
Ellenintézkedések: Kényszerített referencia-reteszelés és visszatérés a "nulla-perem" működési eljárásokhoz. A mérési adatok hitelességének és érvényességének biztosítása érdekében "pozíció-prioritásos" működési gondolkodásmódot kell kialakítani: Az igazítási terület egy "parancs": Az igazítási terület a CGH-n az egyedi visszacsatolási minta, amely biztosítja az interferométer és a CGH közötti térbeli kapcsolatot. Ezen a területen a peremeket a CGH póz finomhangolásával "nulla-fringe" állapotba kell állítani, vagy a lehető legritkábbra kell állítani. Szigorúan tartsa be a használati utasítás pózát: A kezelőknek szigorúan be kell tartaniuk a kezelési útmutatóban meghatározott kezdeti pózt a beállítás és beállítás során. Az igazítási területen számos perem jelzi, hogy a CGH hangmagassága, azimutja vagy középponti eltolása még nem érte el a nullát; ilyen feltételek mellett az adatgyűjtés szigorúan tilos. Biztosítsa a fizikai referencia egyediségét: Csak akkor lehet bizonyítani, hogy a CGH a tervezett szabványos mérési állapotban van, ha az igazítási területen a peremek a fizikai határok alatt a legritkább állapotba kerülnek. Az ekkor rögzített adatok valóban tükrözik a vizsgált lencse által okozott hullámfront eltérést.
Hidden Killer Two: Mirror "Force Deformation" – Az asztigmatizmus elhanyagolt forrása. Ha az igazítási probléma működőképes, akkor ez a probléma közvetlenül magára a tesztelt objektumra mutat. Sok aszférikus tükör a könnyű súly elérése vagy az optikai tervezési követelmények teljesítése érdekében gyakran nagy oldalarányú, vagy viszonylag korlátozott merevségű anyagokból készül. Ha ezeket a tükröket szerszámban tartják, vagy speciális támasztó módszerekkel helyezik el, a gravitáció és a szorítófeszültség közvetlenül deformációt okoz a tükörtesten. Mi az eredmény? Asztigmatizmus. És ez az asztigmatizmus valóságos és fizikailag jelen van – a tükör valóban az asztigmatizmusba "nyomódik". A CGH (Calibrated High-Gross Mirror) nagy érzékenységgel érzékeli, de a probléma nem a CGH-val van, nem is a tükör felületkezelésével, hanem azzal, hogy "hogyan javítottad ezt a tükröt". Az asztigmatizmus számos olyan esetét, amelyet a helyszínen „nem lehet beállítani”, valójában a helytelen támogatási módszerek okozzák. Megoldás: Két lépés a tettes azonosításához. Először is összpontosítson a tükör és a szerszámrendszer merevségének megfeleltetésére. A nagy oldalarányú tükrök esetében a vizsgálóeszközök tervezésének és ellenőrzésének ugyanolyan fontosságot kell tulajdonítani, mint magának a tükörgyártásnak. Ha ismételten méri a rendszeres asztigmatizmust, először ellenőrizze a szerszámokat és a támogatási módszereket. Másodszor, használjon egy egyszerű, de rendkívül hatékony diagnosztikai módszert a kiváltó ok megerősítésére – a forgó CGH tesztmódszert. A tükröt és a rögzítést ugyanabban a helyzetben tartva forgassa el a CGH-t egy bizonyos szögben (például 90°-kal). Ha az asztigmatizmus iránya az interferogramon változatlan marad, akkor nem maga a CGH a probléma; az asztigmatizmus a tükörből vagy a lámpatestből származik, ezért folytassa a rögzítési módszer ellenőrzését. Ha az asztigmatizmus iránya szinkronban forog a CGH-val, akkor a probléma magában a CGH-ban van. Ez a teszt csak néhány percet vesz igénybe, de azonnal kiküszöbölheti a CGH gyanúját, a vizsgálatot a probléma valódi forrására összpontosítva, így hatékony eszköz a helyszíni diagnózishoz.

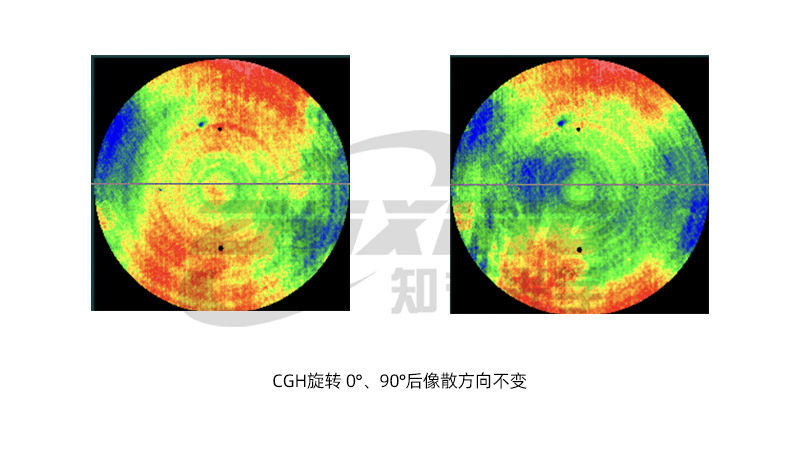

Az asztigmatizmus iránya változatlan marad a CGH 0°-os és 90°-os elforgatása után is.
Rejtett gyilkos #3: A tesztelt tükör nem volt tiszta – Még a legjobb tesztberendezések is érzékenyek a szennyeződésekre. Ez a probléma egyszerűen hangzik, de rendkívül nagy az esélye annak, hogy elkapják, és még a tapasztaltabb mérnökök is hajlamosabbak erre a hibára. A feldolgozás, kezelés és rögzítés során a tükörfelületeken elkerülhetetlenül ujjlenyomatok, zsírok, polírozófolyadék-maradványok, porszemcsék, sőt a levegőből lecsapódó illékony anyagok is felhalmozódnak. Ezek az anyagok szabad szemmel láthatatlanok fluoreszkáló fényben, de amint belépnek a CGH-tesztelés optikai útjába, az interferogramon lokalizált felszíni "gödröcskék" vagy "dudorok" vagy kis léptékű szabálytalan zajként jelennek meg. Megoldás: Hozzon létre szabványos tisztítási és ellenőrzési eljárásokat. Ne használja a „majdnem tiszta”-t ítéleti szabványként. A tükrök esetében a pontos tesztelés előtt határozza meg az oldószerek egyértelmű kiválasztását (pl. analitikai minőségű etanol, aceton), a törlési módszereket (húzás, görgetés) és a végső megerősítési lépéseket. Ha lehetséges, gyorsan szkennelje le a tükör felületének különböző területeit a vizsgáló optikai út alatt. Ha egy helyi "hiba" eltűnik vagy elmozdul a törlés után, az nem felületi probléma. Ennek a lépésnek az alapos végrehajtásával jelentős mennyiségű, felesleges polírozásra fordított időt takaríthat meg. Hidden Killer Four: Diffraction Order Crosstalk – A „nem kívánt fény” A CGH lényegében egy diffrakciós optikai elem, amely többféle diffrakciós sorrendet generál. A +1 sorrendet a detektálásra használják, míg a 0., -1. és még magasabb rendűek, ha nem különülnek el, a mérési optikai útra tévednek, csökkentve az interferencia peremek kontrasztját, és akár hamis fázisinformációkat is bevezetnek. Ez alapvetően tervezési szintű probléma, de a területen gyakran „elmosódott peremek”, „rossz kontraszt” és „hibák” formájában nyilvánul meg. A jól megtervezett vivőfrekvencia értéke a zavaró diffrakciós rendek tisztán elkülönítésében rejlik. Megoldás: Ha kizárt más tényezőket, és a peremek továbbra is „elmosódottak”, megerősítheti a vivőfrekvencia tervezési sémáját és a diffrakciós sorrend szerinti szétválasztás kvantitatív elemzési jelentését a CGH tervezővel. Hidden Killer Five: Elégtelen hőegyensúly – Pontatlan mérések újonnan érkező tükrökkel Ez a probléma egyszerűen hangzik, de nagyon gyakran előfordul. A tükröket közvetlenül a feldolgozó műhelyből, a tisztítótartályból vagy a tárolószekrényből veszik, és hőmérsékletük még nem került teljesen egyensúlyba a tesztelési környezettel, mielőtt tesztelésre helyezték volna őket a lámpatestre. A tükör belsejében hőmérsékleti gradiens van, és a felületi hődeformáció folyamatos eltolódást okoz a mérési eredményekben – az első öt percben mért adatok eltérnek a tíz perccel később mértektől; Az interferencia peremek közvetlenül az indítás után és a stabilizálás után szinte azonosak. Néha a kezelők helytelennek találják az adatokat, és különféle beállításokkal babrálnak, de a tükör valójában „magától mozog” – lassan közeledik a termikus egyensúlyhoz. Megoldás: Adjon időt. A tesztelés előtt hozzon létre egy állandó hőmérsékletű tárolási protokollt, különösen nagy vagy vastag tükrök esetén, mivel a termikus egyensúlyi idő sokkal hosszabb lehet, mint ahogyan Ön intuitíve várná. Ha lehetséges, a tesztelés megkezdése előtt használjon segédhőmérsékletmérési módszereket annak ellenőrzésére, hogy a tükör hőmérséklete stabilizálódott. Hogyan lehet szisztematikusan "elkapni a szellemeket"? Összefoglalva, ha hibát észlel a CGH tesztelése során, fontolja meg a következő sorrend ellenőrzését: Megfelelően van beállítva az igazítási terület? – Ha az igazítási területen nagyon sűrű rojtok vannak, akkor a kezdeti alapvonal hibás. A tükröt deformálja a lámpatest? – Ellenőrizze a rögzítési módot; használja a rotációs CGH módszert, hogy kizárja magát a CGH-t, mielőtt a fixture vagy a tükörre fókuszálna. Tiszta a tükör? – Először tisztítsa meg a gödrökkel vagy dudorokkal rendelkező területeket; ne rohanjon a fényezéssel, ha nem tiszta. Van-e áthallás a diffrakciós sorrendben? – Az elmosódott rojtok nem feltétlenül jelzik az elégtelen fényintenzitást; szórt fény jelenhet meg. A tükör termikusan kiegyensúlyozott? – Hagyjon elegendő időt az állandó hőmérséklet elérésére; ne siesse el a folyamatot. A CGH-tesztelés szigorú tudomány és aprólékos mérnöki gyakorlat. Kövessen minket a CGH és az aszférikus felület tesztelésének gyakorlatiasabb technikáiért. Milyen egyéb furcsa problémákkal találkozott a helyszínen, amelyeket egyszerűen nem tudott orvosolni? Nyugodtan ossza meg tapasztalatait a megjegyzés rovatban.
