I. Sík- és gömbfelületi vizsgálat: A precíziós optika sarokköve
A sík és gömbfelület vizsgálata az optikai rendszerek "stabilizáló ereje", amelynek alapvető követelménye a maximális abszolút pontosság és a zavaró ellenállás.
1. Közvetlen hullámfront vizsgálat (interferometria)
● Fizeau interferométer:
○ Alapelv: A közös útvonalú interferencia, a szabványos tükör és a vizsgált tükör ugyanazon az optikai úton osztozik.
○ Előnyök: Rendkívül nagy pontosság. A referencia- és a mérési fénypálya közötti nagy átfedés miatt a rendszerben lévő maradék aberrációk természetesen kiküszöbölhetők.
○ Korlátozások: A hagyományos fáziseltoló interferometria rendkívül érzékeny a vibrációra, ezért szigorú rezgésszigetelést és hőmérséklet-szabályozást igényel.
Fizeau interferométer optikai út diagramja
●Dinamikus interferométer (szeizmikus rezisztens típus):
○ Alapelv: A térbeli fáziseltolódás egyetlen képkockán belül polarizáló tömb segítségével érhető el, egyidejűleg több fáziskülönbség-képet készítve a pillanatnyi szeizmikus ellenállásmérés megvalósításához.
○Előnyök: Azonnali szeizmikus ellenállás, életmentő online megfigyeléshez vákuumkamrákban, magas és alacsony hőmérsékletű környezetben, valamint zajos gyárépületekben.
○ Hátrányok: Nem gyakori optikai úthiba. A referenciafény és a mérési fény útjai el vannak választva, és a rendszer eltolódása nem törölhető; továbbá a képkocka alapú képalkotás miatt oldalsó felbontása csak 1/4-e a hagyományos interferométereké, ami megnehezíti a nagyfrekvenciás köztes hibák rögzítését.
A dinamikus interferométer működési elve
2. Meredekség észlelése (differenciális módszer)
● Shack-Hartmann:
○ Alapelv: A hullámfront szegmentálása és képalkotása mikrolencse-tömb segítségével történik. A hullámfront meredekségét a fényfolt referenciapozícióhoz viszonyított eltolása alapján számítják ki, ezáltal rekonstruálják a felület alakját.
○ Előnyök: Rendkívül nagy dinamikatartomány, nincs szükség koherens fényforrásra, kompakt szerkezet.
○ Korlátozások: A térbeli felbontást a mikrolencse nyílássűrűsége korlátozza, és az abszolút pontosság viszonylag alacsony (körülbelül 1/50 lambda).
Hartmann működési elv
● Oldalirányú nyírási interferencia (LSI):
○ Alapelv: Hullámfront eltérési interferencia a hullámfront differenciális (lejtés) információinak megszerzéséhez.
○ Előnyök: Nincs szükség referenciafényre, közös útvonalú tulajdonságokkal rendelkezik, és kiváló rezgésállósággal rendelkezik. Általában rendkívül rövid hullámhosszúságú (például EUV) vagy erősen integrált rendszerek helyszíni hullámfront-kalibrálására használják.
○ Korlátozások: Differenciálmérésként a hullámfront-rekonstrukció nagymértékben függ az integrációs algoritmustól, a pontosságot pedig a nyírás mértéke korlátozza. Általában rendszerszintű kalibrációs megoldásként használják.
A keresztirányú nyíró interferométer működési elve
II. Aszférikus felületvizsgálat: a geometriai kompenzációtól a diffrakciós technikákig
Az aszférikus felületvizsgálat lényege az "egyszerűsítés", amely a komplex aszférikus hullámfrontokat kompenzációs módszerekkel könnyen mérhető gömbökké vagy síkokká alakítja.
1. Közvetlen hullámfront tesztelés (null-pont kompenzációs interferencia)
● Nullpont tesztelés:
○ Előnyök: Geometrikus optika önkollimáció, egyszerű optikai út, alacsony költség.
○ Korlátozások: Gyenge általánosítás; négyzetes felületekre korlátozódik; nem tudja kezelni a magasabb rendű aszférikus vagy szabad formájú felületeket.
A kép nélküli észlelés működési elve
● Töréskompenzátorok (például Offner-kompenzátorok):
○ Előnyök: Érett technológia, alkalmas nagy átmérőjű, hagyományos aszférikus felületekre.
○ Korlátozások: Rendkívül összetett gyártási folyamat és érzékeny összeszerelés/beállítás. A tengelyen kívüli eltérést szigorúan ellenőrizni kell; még a legkisebb összeszerelési hibák is súlyos koaxiális aberrációkat okozhatnak, ami megzavarhatja a felület alakjának meghatározását.

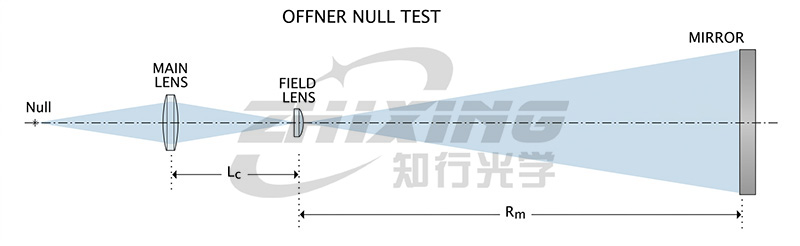

A fénytörés kompenzátor működési elve
● Számítógépes holográfia(CGH):
○ Előnyök: Univerzális kompenzáció. Integrálhatja az igazítási funkciókat, átalakítva az unalmas helyszíni fizikai igazítást szoftverrel támogatott geometriai igazítássá, hatékonyan elkerülve a hagyományos kompenzátorok "összeszerelési és beállítási csapdáit".
○ Korlátozások: A sokoldalúság hiánya. Van egy "dedikált" attribútuma; minden aszférikus felület független tervezési és testreszabási költségeket igényel.

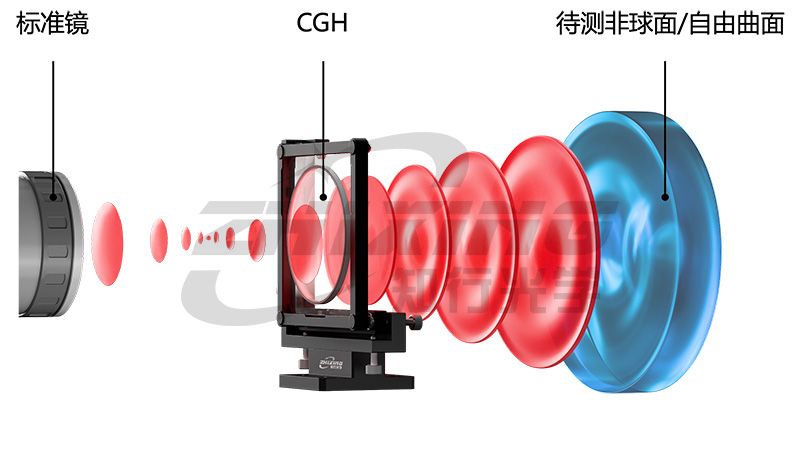

CGHMűködési elv
2. Egyéb észlelési sémák
● Rekesz alatti összefűzés (SSI):
○ Alapelv: Interferométerekkel mérik a helyi területeket kis dőlésszög változással, majd matematikai összefűzést végeznek.
○ Előnyök: A kis rekesznyílású interferométert és az algoritmikus szintézist használva ez felülmúlja az érzékelő méretbeli korlátait, nagy felbontású ultranagy rekesznyílást, nagy aszferikus komponenseket, kiegyensúlyozva a mérési pontosságot és a rendszer rugalmasságát.
○ Korlátozások: A kumulatív hiba ellenőrzése nehéz; rendkívül nagy függőség a precíziós eltolási fokozattól.
Az alnyílás illesztésének működési elve
III. Átfogó összehasonlítás: Selection Logic Matrix
IV. Következtetés: Az egyensúly a mérnöki logikában
A precíziós optikai vizsgálati módszerek kiválasztása alapvetően a pontosság, a hatékonyság és a költségek közötti egyensúlyozást jelenti.
● A pontosság a lényeg: Meglévő környezeti feltételek mellett győződjön meg arról, hogy az ellenőrzési hiba elegendő-e a feldolgozási konvergencia támogatásához, megelőzve az „elégtelen minőségből” eredő rendszerhibákat.
●A hatékonyság az élet: A meglévő feldolgozási lehetőségeken belül válassza ki a leggyorsabb visszacsatolású, legegyszerűbb összeszerelési és beállítási módszert, megelőzve a "folyamat redundanciája" miatti K+F stagnálását.
● A költség a határ: Korlátozott költségvetési időszakon belül válassza azt az utat, amely a befektetés legmagasabb megtérülését eredményezi, megelőzve a „túlzott minőség” miatti erőforrás-pazarlást.
Csak az e három piros vonalon belüli "ellenőrzési referenciaérték" hajthatja végre a feldolgozási zárt hurok hatékony iterációját. A józan észhez való visszatérés és az igényekből való kiindulás a kulcsa annak, hogy kétszeres eredményt érjünk el feleannyi erőfeszítéssel.
