01 Mi az USAF 1951 felbontási tábla?

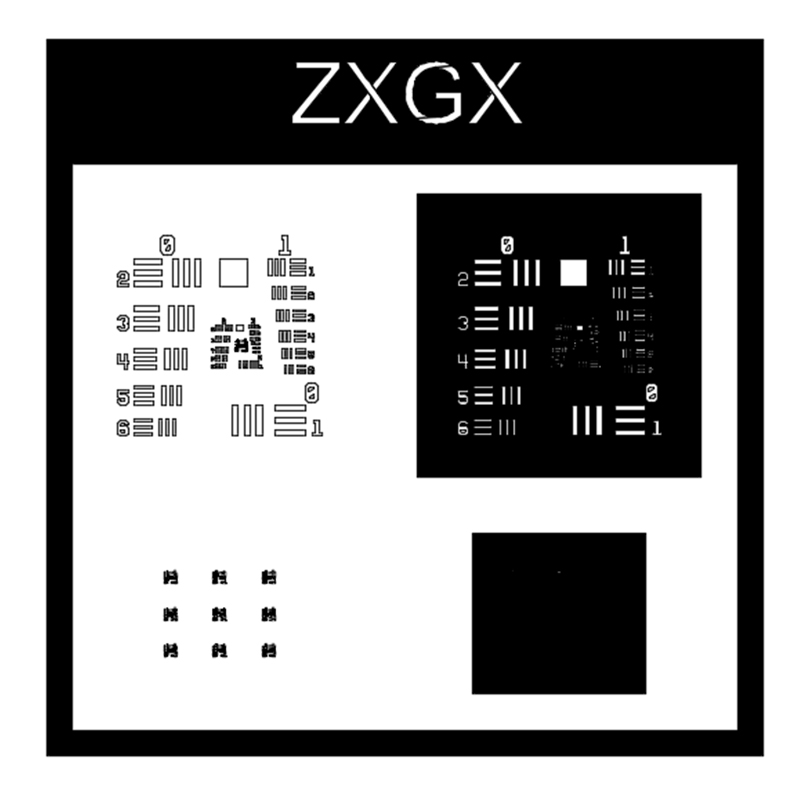

Az USAF 1951 (United States Air Force 1951 Resolution Target) az egyik legszélesebb körben használt szabványos felbontású tesztcél a világon. Fekete-fehér csíkok szabványos elrendezéséből áll, és az optikai rendszer által megoldható legkisebb részletek megítélésére szolgál. Egyszerűen fogalmazva: az, hogy egy objektív hány vonalat tud egyértelműen elválasztani, az a felbontóképességét jelenti.
A gyakori alkalmazások a következők:
◆A lencse kutatás-fejlesztési ellenőrzése
◆Ipari látásvizsgálat
◆Mikrorendszer-értékelés
◆Optikai rendszer elfogadása
02 Mi a csoport és az elem a szanálási testületben?
Az USAF 1951 mintája több csoportból és elemből áll. Minden csoport 6 Elemet tartalmaz, mindegyik Elem más-más térbeli frekvenciának (lp/mm) felel meg.
Minél nagyobb a szám: annál finomabbak a vonalak, és annál nehezebb a teszt.
03 Hogyan kell helyesen használni az USAF 1951-et?
1. lépés: Állítsa be a tesztrendszert
Ez általában a következőket tartalmazza:
◆Fényforrás (egyenletes megvilágítás)
◆USF felbontású tábla
◆Az objektív tesztelés alatt
◆CCD/CMOS kamera
◆Kijelző és elemző szoftver
Alap vizsgálati útvonal:
Fényforrás → USAF felbontású tábla → Lencse tesztelés alatt → Érzékelő → Képelemzés
Megjegyzések:
◆Gondoskodjon egyenletes megvilágításról
◆Pontos fókusz
◆ Igazítsa az optikai tengelyt a lehető legjobban
◆Kerülje a rendszer vibrációját
2. lépés: Keresse meg a legtisztább képalkotási pozíciót
Állítsa be a fókusztávolságot vagy a munkatávolságot az optimális képtisztaság elérése érdekében.
Ez az eredményeket befolyásoló legdöntőbb lépés.
3. lépés: Figyelje meg a "Még mindig el lehet őket választani?"
Vizsgáld meg a képet:
Melyik csoport, melyik elem fekete-fehér csíkja különíthető el még egyértelműen?
Ítéleti kritériumok:
Jól megkülönböztethető fekete-fehér csíkok
A csíkok keveredtek, kiszürkültek vagy megkülönböztethetetlenek
Az utolsó felismerhető minta a rendszer felbontásának felső határát jelenti.
04 Hogyan lehet konvertálni lp/mm-re?

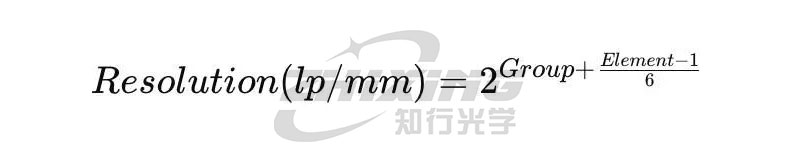

Minden csoport/elem egy rögzített térbeli frekvenciának felel meg. Konverziós képlet:
Például:
◆5. csoport, 3. elem
◆Körülbelül 20 lp/mm-nek felel meg
lp/mm (vonalpárok/mm) = a megkülönböztethető fekete-fehér vonalak száma milliméterenként

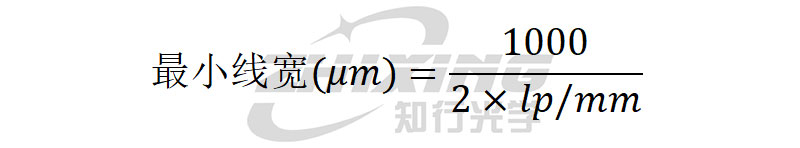

Minimális vonalszélesség = egyetlen fekete vagy fehér vonal szélessége
A kettő kapcsolata:
05 Hogyan határozható meg a vizsgálati eredmények megbízhatósága?

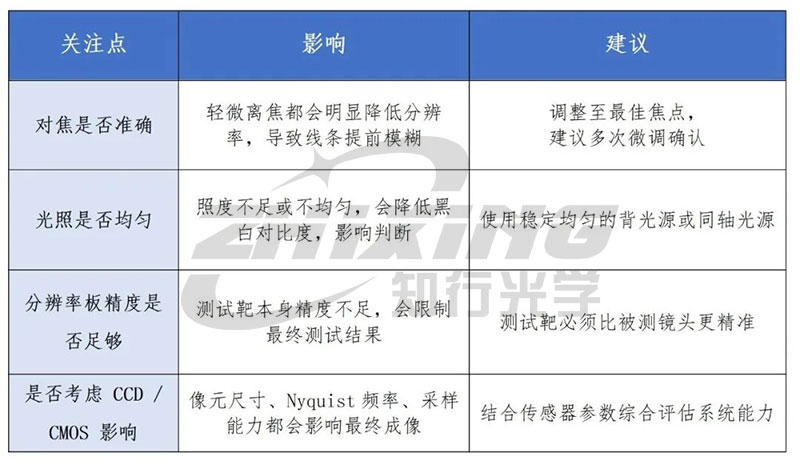

A pontatlan tesztek gyakran nem lencseproblémák, hanem a tesztelési módszertan problémái miatt következnek be.
Ajánlott olvasmány:
06 Mikor van szükség nagyobb felbontású csoportokra?
Ahogy a csúcskategóriás objektívek felbontása folyamatosan javul, a hagyományos Group 5 és Group 6 már nem elegendő.
Például:
◆Félvezető ellenőrző lencsék
◆Nagy NA mikroszkóp objektívek
◆AOI rendszerek
◆ Ultra-nagy pixel ipari látás
Gyakran a 9. csoportra / a 10. csoportra / a 11. csoportra van szükség ahhoz, hogy valóban mérni tudjuk a rendszer képességeit.

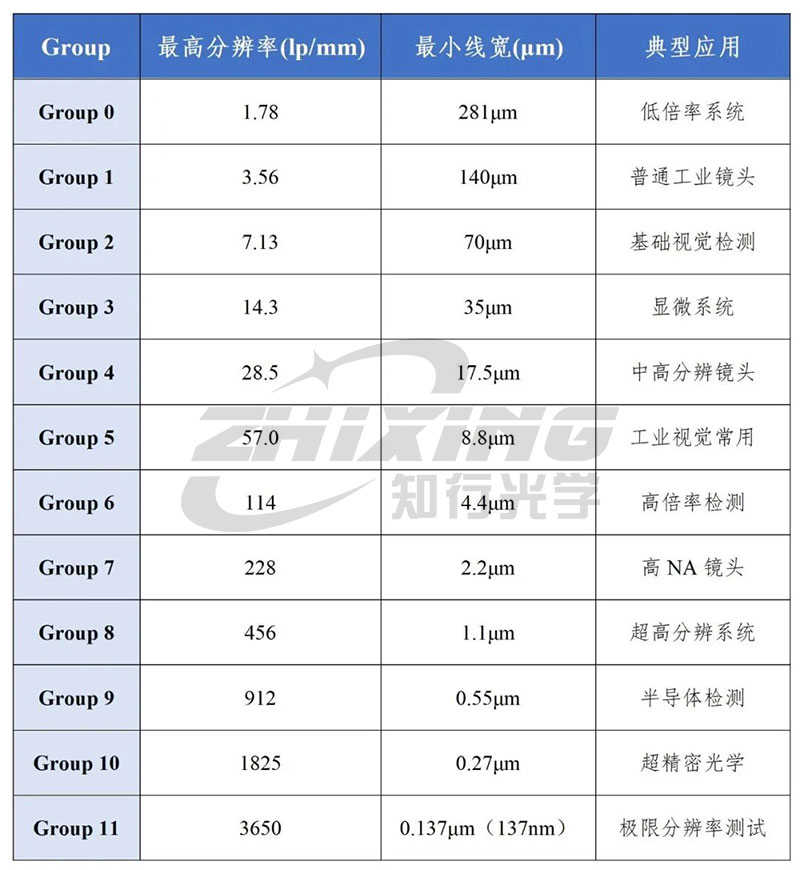

Különösen: USAF Group 11 (kb. 3500 lp/mm-ig)
az ultranagy felbontású objektívek tesztelésének fontos szabványává vált.
Következtetés
Az USAF 1951 felbontási táblázata klasszikus, mert egyszerű, intuitív és megbízható.
Nemcsak abban segít meghatározni, hogy az objektív „tisztán lát-e”, hanem abban is, hogy a mérnökök gyorsan felfedezzék, milyen „tisztán” lát a rendszer. A megfelelő felbontási diagram kiválasztása és a megfelelő vizsgálati módszerek alkalmazása elengedhetetlen az igazán megbízható vizsgálati eredmények eléréséhez.
