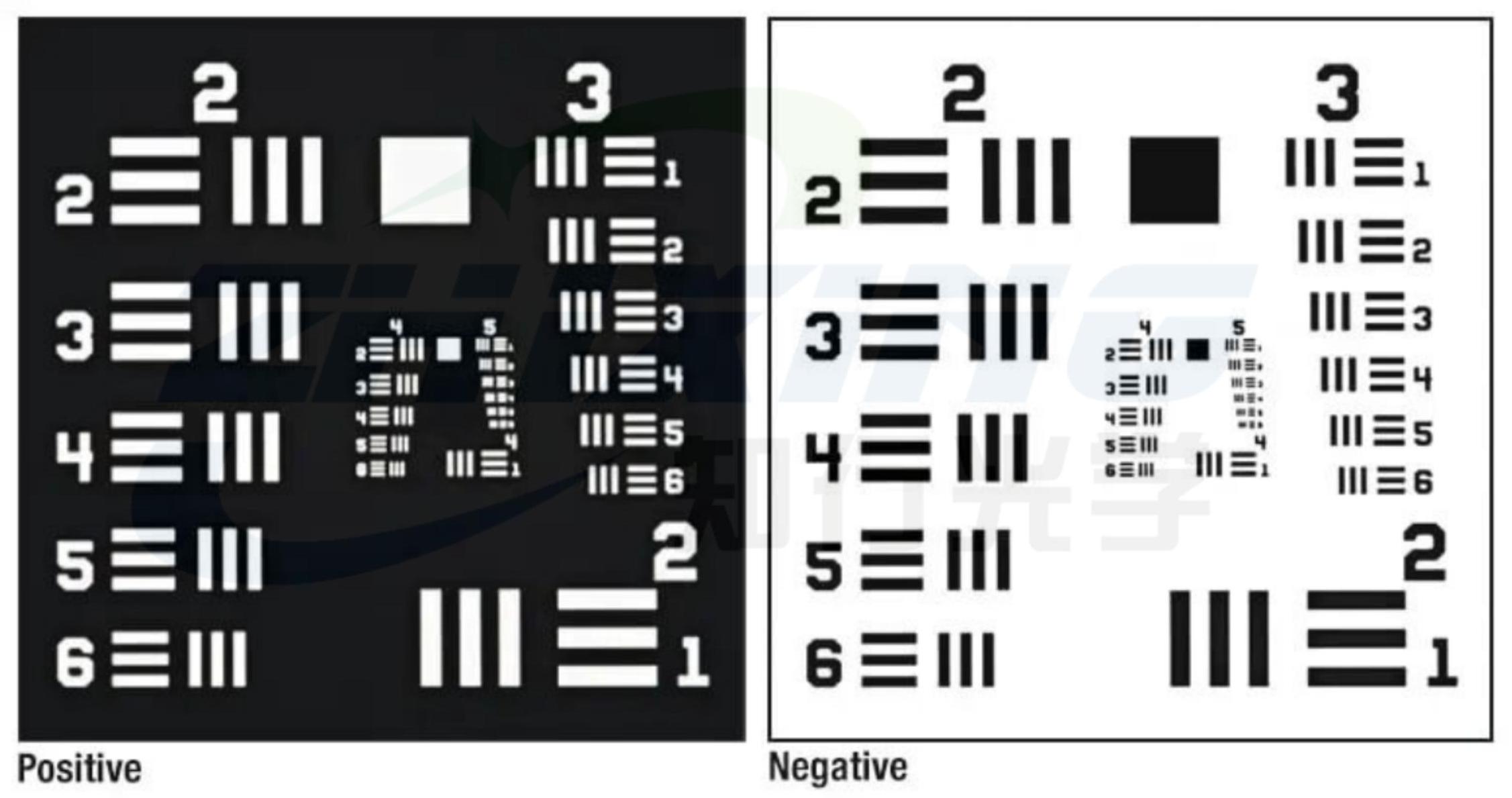

01 Mi az amerikai hadsereg szabványos felbontási célja? Az US Army Standard Resolution Target (USAF 1951 Resolution Target) az egyik legszélesebb körben használt szabványos felbontást vizsgáló eszköz az optikai iparban. A fekete-fehér vonalak szabványos elrendezését használja, hogy segítsen meghatározni az objektív által feloldható legkisebb részletet.
Egyszerűen fogalmazva: az objektív által elválasztható vonalak száma egyértelműen a felbontóképességét jelzi. Mivel a tesztelési módszer intuitív és szabványos, az amerikai katonai szabvány felbontású teszttáblát régóta használják:
◆ Optikai lencse kutatás-fejlesztési ellenőrzése
◆ Az objektív gyári teljesítményének tesztelése
◆ Képalkotó rendszer felbontásának értékelése
◆ Optoelektronikai berendezések kalibrálása és átvétele. Csúcskategóriás objektívek esetében nélkülözhetetlen tesztelési szabvány lett.
02 Miért nem hagyatkozhatunk kizárólag a hullámfront tesztelésére? A hullámfront tesztelése felmérheti magának az objektívnek az optikai minőségét, például:
◆ Felületforma hiba
◆ Aberráció szabályozás
◆ RMS/PV index.
A valós alkalmazásokban azonban a képalkotási teljesítményre gyakorolt végső hatás a következőket tartalmazza:
◆ CCD/CMOS pixelméret egyeztetése
◆ Érzékelő csomagolási hiba
◆ A rendszer összeszerelési pontossága
◆ Aktuális fókuszállapot.
Más szóval, a hullámfront tesztelés magát az objektívet méri, míg az amerikai katonai szabványos tesztelés a teljes optoelektronikai rendszert ellenőrzi. Az ügyfeleket végül nem az objektív elméleti paraméterei érdeklik, hanem az, hogy a rendszer valóban meg tudja-e oldani a célpont részleteit. Pontosan ezért pótolhatatlanok az amerikai katonai szabványok tesztelése.

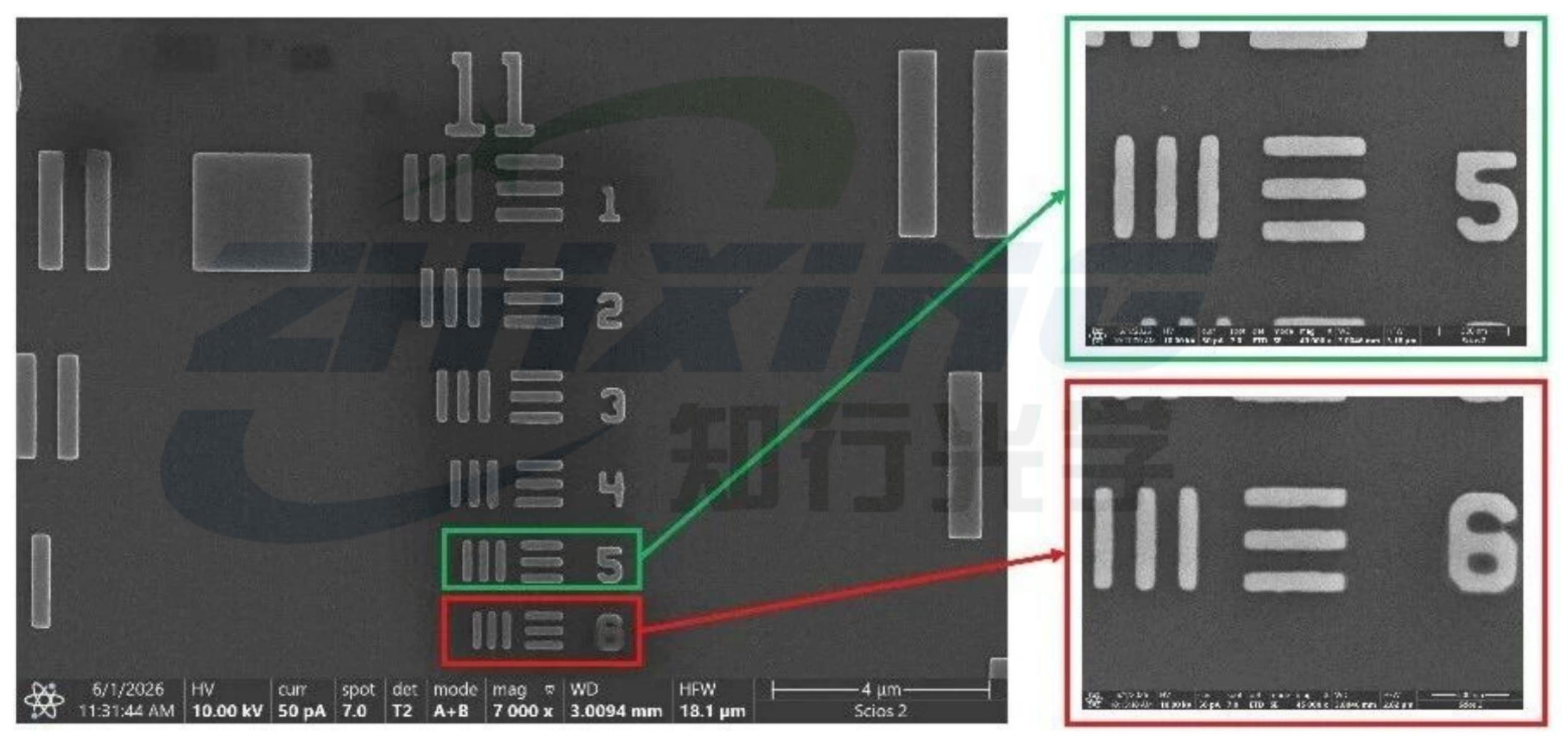

03. USAF 11. csoport: 3500 vonalpár határainak kihívása. Az ultranagy felbontású objektívek tesztelési igényeinek kielégítése érdekében a Ningbo Zhixing Optics elindította az USAF Group 11 ultranagy felbontású tesztcélját, amely akár 3500 vonalpár/mm-ig támogat. Ez azt jelenti, hogy a minimális vonalszélesség közel 140 nm. Ez a méret megközelíti a félvezető mikro-nano gyártás léptékét. Az igazi kihívás nem csak az arculat "megalkotása", hanem a kellő pontosságának biztosítása. Ez a következőket tartalmazza:
◆ Rendkívül nagy vonalszélesség szabályozási pontosság
◆ Tiszta és éles élminőség
◆ Stabil és megbízható kontrasztteljesítmény
◆ Teljes oldalas képkonzisztencia szabályozás.
Mert: magának a tesztcélnak pontosabbnak kell lennie, mint a vizsgált lencsének, hogy a vizsgálati eredmények értelmesek legyenek.
04 Miért támaszkodnak a csúcskategóriás objektívek egyre inkább az amerikai katonai szabvány 11-készletes tesztcéljaira?
Ahogy az objektív felbontási képességei folyamatosan javulnak, a hagyományos kis nagyítású tesztcélok már nem elegendőek az ellenőrzési igényekhez.
Különösen a következő alkalmazási helyzetekben: ◆A félvezető lapka ellenőrzése ◆AOI (automatizált optikai ellenőrzés) ◆Nagy pixeles ipari képfeldolgozó rendszerek ◆Kutatási minőségű mikroszkópos képalkotó berendezések A rendszer azon képessége, hogy kisebb hibákat azonosítson és finomabb szerkezeteket tud-e rekonstruálni, gyakran a következőktől függ: A rendszer felbontása valós körülmények között.
A nagy pontosságú US Military Standard 11-Set tesztcélok kulcsfontosságú eszközök e képesség ellenőrzéséhez.
05 A megbízható tesztcél határozza meg a teszt hitelességét Sokan a lencsékre összpontosítanak, de könnyen figyelmen kívül hagyják magukat a tesztelési szabványokat.
Valójában: Csak egy kellően pontos felbontási diagram képes igazán mérni az objektív végső teljesítményét.
A Ningbo Zhixing Optics az ultra-precíziós mikro/nano szerkezetek gyártására specializálódott, kiváló minőséget biztosítva:
◆ Amerikai Egyesült Államok katonai szabványos felbontási táblázata ◆ Ultramagas vonalpár tesztcélok ◆Nagy pontosságú testreszabott tesztminták Megbízhatóbb felbontás-ellenőrzési támogatás biztosítása csúcskategóriás optikai rendszerek számára.
Amint az objektív teljesítménye eléri a határait, a tesztelési szabványokat is ennek megfelelően frissíteni kell.
Az Egyesült Államok katonai szabványának 11 készlete (3500 sorpár) ultranagy felbontású tesztcélpontok nem csak egy tesztelőeszköz, hanem egy kulcsfontosságú ellenőrző szabvány is, amely összeköti az "elméleti kiválóságot" és a "valós világ tisztaságát".
