Az optikai metrológia gyorsan fejlődő területénCGH henger nulláknélkülözhetetlen eszközzé váltak a hengeres és aszférikus felületek precíziós teszteléséhez és kalibrálásához. Az összetett mechanikai beállítások számítógép által generált holográfiával (CGH) való helyettesítésével ezek a nullkorrektorok rendkívül pontos felületellenőrzést tesznek lehetővé csúcskategóriás optikai rendszerekben, például teleszkópokban, kameralencsékben és félvezető-ellenőrző műszerekben. Ez a cikk feltárjahogyan, Miért, ésMia CGH Cylinder Nulls létfontosságúvá teszi a mikron alatti pontosságot és költséghatékony tesztelési megoldásokat kereső iparágak számára, miközben kiemeli aNingbo Zhixing Optical Technology Co., Ltd., vezető gyártó ezen a területen.
Mik azok a CGH henger nullák?
Hogyan működnek a CGH hengeres nullák, és miért fontosak?
Termékparaméterek és műszaki adatok
Alkalmazások és teljesítményelőnyök
A Ningbo Zhixing Optical Technology Co., Ltd.-ről
GYIK – Minden, amit tudnod kell a CGH henger nulláról
Összegzés és kapcsolatfelvétel

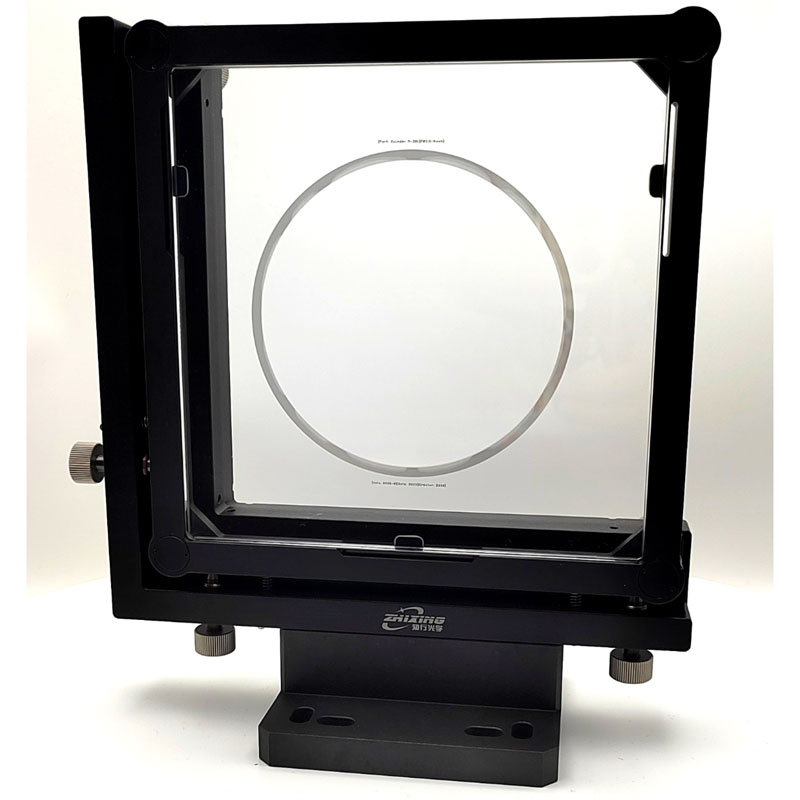

CGH henger nullákspeciális holografikus optikai elemek, amelyeket a hengeres vagy aszférikus optikai alkatrészek felületi alakjának tesztelésére és ellenőrzésére terveztek. A hagyományos mechanikus referenciafelületek helyett ezek az eszközök pontosan kiszámított hologramokat használnak referencia hullámfront létrehozásához. Amikor ez a holografikus hullámfront kölcsönhatásba lép egy tesztfelülettel, az ideális alaktól való bármilyen eltérés interferenciamintázatként válik láthatóvá.
Az eredmény az optikai felület pontosságának azonnali, nagy felbontású értékelése anélkül, hogy drága mechanikus nulllencsékre lenne szükség.CGH henger nullákdigitális precizitást vigyen be az optikai tesztelésbe – rugalmasságot, megismételhetőséget és minimális beállítási hibát kínálva.
A működési elve a CGH henger nulláka diffrakciós optikában rejlik. A számítógéppel generált hologram olyan fázismintával van kódolva, amely megfelel a vizsgált hengeres optikai felület ideális alakjának. Amikor egy lézersugár áthalad ezen a hologramon, vagy visszaverődik róla, olyan hullámfrontot hoz létre, amely pontosan illeszkedik az elméleti optikai alakzathoz.
Amikor a CGH hullámfront és a tesztfelület hullámfrontja átfedi egymást, az esetleges tökéletlenségek peremmintázatokként jelennek meg. Ezek a peremek lehetővé teszik az optikai mérnökök számára, hogy nanométeres pontossággal észleljék a görbület, az igazítás vagy a felület simaságának eltéréseit.
Nincs szükség költséges, nehéz és törékeny nulllencsékre.
Leegyszerűsítik az összetett geometriák tesztelését.
Megbízható adatokat szállítanak rövidebb idő alatt, növelve a termelés hatékonyságát.
A hullámhossz alatti pontosságot biztosítják az olyan iparágakban, mint a repülőgépipar, a védelem és a precíziós optika.
Egy olyan világban, ahol a pontosság határozza meg a sikert,CGH henger nullák hidat biztosítanak a tervezési szándék és a valós optikai teljesítmény között.
Az előadás aCGH henger nullaa pontos gyártási szabványoktól függ. Az alábbiakban felsoroljuk a minőséget és a teljesítményt meghatározó főbb specifikációkat:
| Paraméter | Specifikáció | Leírás |
|---|---|---|
| Anyag | Olvasztott szilícium-dioxid / kvarc | Nagy átlátszóság és alacsony hőtágulás |
| Hullámhossz tartomány | 405 nm – 1064 nm | A legtöbb interferométerrel kompatibilis |
| Felületi pontosság | λ/20 vagy jobb | Nanométer alatti pontosságot biztosít |
| Átmérő tartomány | 25 mm – 300 mm | Testreszabható a különböző optikai beállításokhoz |
| Minta típusa | Bináris / többszintű | Az ügyfelek igényei alapján optimalizálva |

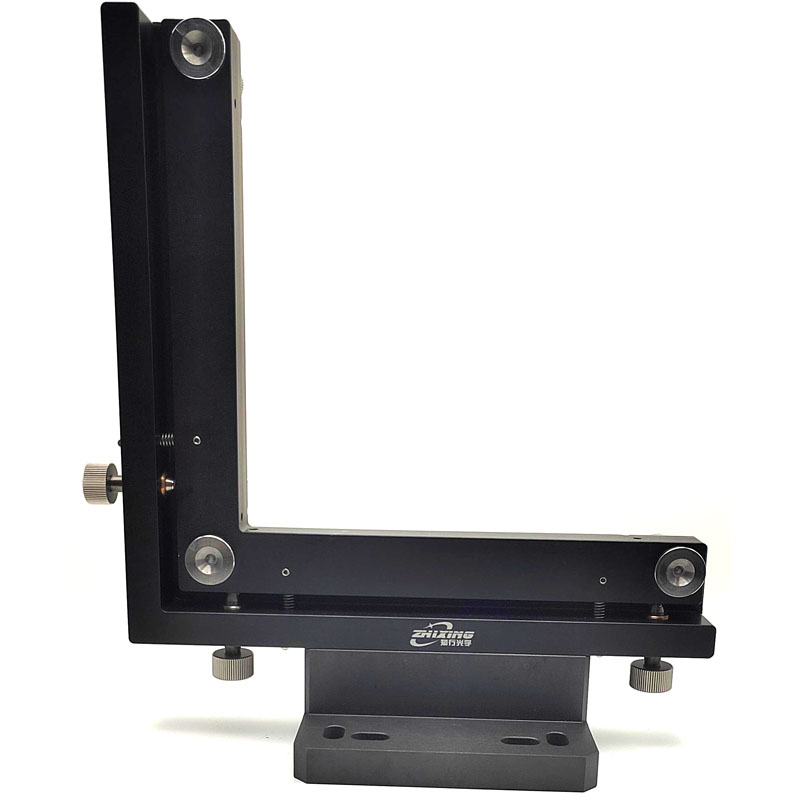

| Szerelési lehetőség | Egyedi rögzítés / lemez | Rugalmas integráció tesztelő rendszerekkel |
| Ingatlan | Érték | Megjegyzések |
|---|---|---|
| Fázispontosság | ≤ λ/50 | Nagy hűség a hullámfront tervezéséhez |
| Diffrakciós hatékonyság | ≥ 90% | Erős és tiszta interferenciamintákat biztosít |
| Üzemi hőmérséklet | -20°C és +80°C között | Stabil változatos környezetekben |
| Tárolási állapot | Száraz, pormentes | Védi a holografikus felületet |
| Ellenőrzési kompatibilitás | Zygo, 4D, Trioptics Systems | Univerzálisan kompatibilis a főbb márkákkal |
MindenCGH henger nullaa nemzetközi metrológiai szabványok szerint követhető kalibrációval tervezték és tesztelték, biztosítva a következetes pontosságot és ismételhetőséget.
CGH henger nullákkülönféle optikai alkalmazásokban használják, beleértve:
Hengeres lencsék ellenőrzése és beállítása
Aszférikus tükör ellenőrzése
Optikai rendszer szerelvény kalibrálása
Félvezető lapka felületének értékelése
Repülőgép-optika gyártási tesztelése
Pontosság– Érjen el nanométeres pontosságot a hullámfront elemzésben.
Hatékonyság– Csökkentse a tesztelési időt 60%-kal a hagyományos módszerekhez képest.
Költséghatékonyság– Nincs szükség több mechanikus nulllencse használatára.
Rugalmasság– Könnyen testreszabható a különböző optikai kialakításokhoz.
Nyomon követhetőség– Kompatibilis az ipari szabvány interferométerekkel az egyszerű integráció érdekében.
Ningbo Zhixing Optical Technology Co., Ltd.egy világszerte elismert gyártó, amely nagy pontosságú optikai vizsgálóeszközökre, holografikus elemekre és metrológiai megoldásokra specializálódott. Az optikai tervezés és gyártás terén szerzett több évtizedes tapasztalatával a vállalat erős hírnevet szerzett az innováció, a megbízhatóság és a műszaki szakértelem terén aCGH henger nullákés holografikus metrológia.
Ningbo Zhixing Optical Technology Co., Ltd.egy technológiai vállalkozás, amely optikai eszközök kutatására és fejlesztésére összpontosít, mint például a gépi látás kalibráló táblája, az optikai üvegvonal vonalzója, a fotómaszk stb. A cég alapítója a kínai tudományos dékán Chunguang gépészeti intézetben végzett. A fő kutatási és fejlesztési csapatban számos orvos található, akik a Changchun Optikai és Elektronikai Intézetben, a Zhejiang Egyetemen, a Pekingi Technológiai Intézetben és más híres hazai optoelektronikai iskolákban végeztek.
A cégbefejezheti az optikai rendszer tervezését, az aszférikus felületi feldolgozást, az aszférikus felületi detektor (CGH) gyártását, a gépi látás kalibráló tábla fejlesztését és egyéb igényeket az ügyfelek igényei szerint, az aszférikus felületi detektorban (CGH) független szellemi tulajdonjogok vannak, megtörve a külföldi partnerek monopóliumát ebben a technológiában. A fejlesztés a kalibrációs táblák és számos jól ismert vállalkozás itthon és külföldön, hogy fenntartsák a hosszú távú együttműködést. Vállalati kultúránk az új ismeretek keresése, az igazság keresése a tényekben, a fénnyel mércék felállítása, a termékekkel való kapcsolatfelvétel és a vásárlók őszinte kiszolgálása.
A vállalat gyártó létesítményei fejlett litográfiai, bevonat- és interferometrikus kalibrációs rendszerekkel vannak felszerelve, biztosítva, hogy minden termék megfeleljen az optikai pontosság nemzetközi szabványainak. A Ningbo Zhixing optikai mérnökeiből és metrológiai szakértőiből álló csapata szorosan együttműködik az ügyfelekkel, hogy testreszabott megoldásokat szállítson a kutatás-fejlesztési laboratóriumok, repülőgépipari intézmények és optikai gyártók számára világszerte.
Q1: Mire használható a CGH Cylinder Null?
A1: A hengeres vagy aszférikus optikai alkatrészek felületi pontosságának mérésére és ellenőrzésére szolgál a gyártás vagy tesztelés során.
2. kérdés: Mennyire pontosak a CGH henger nullái?
A2: Általában ≤ λ/50 fázispontosságot érnek el, biztosítva a nanométer alatti felület ellenőrzését.
Q3: Milyen hullámhossz-tartományt támogatnak?
A3: A legtöbb CGH cilinder nulla 405–1064 nm-en belül működik, kompatibilis különféle interferométerekkel.
4. kérdés: Testreszabhatom a tervezést?
A4: Igen. A Ningbo Zhixing Optical Technology Co., Ltd. teljesen testreszabott mintákat, átmérőket és rögzítési lehetőségeket kínál.
5. kérdés: Kompatibilisek a szokásos interferométerekkel?
A5: Abszolút. Integrálhatók Zygo, 4D és más szabványos rendszerekkel.
Q6: Milyen anyagokat használnak a gyártáshoz?
A6: Olvasztott szilícium-dioxidot vagy kvarcot használnak a hőstabilitás és az optikai tisztaság biztosítására.
7. kérdés: Hogyan tárolják vagy karbantartják a CGH henger nullákat?
A7: Tárolja száraz, pormentes környezetben, és tiszta kesztyűvel kezelje a holografikus minta védelme érdekében.
Q8: Hogyan javítják a termelés hatékonyságát?
8. válasz: Jelentősen csökkentik a beállítási időt, és szükségtelenné teszik a többszörös mechanikus referenciaoptikát.
9. kérdés: Alkalmasak magas hőmérsékletű környezetekhez?
V9: Igen, a legtöbb kivitel -20°C és +80°C között stabil.
10. kérdés: Hol rendelhetek CGH henger nullákat?
V10: Közvetlenül felveheti a kapcsolatotNingbo Zhixing Optical Technology Co., Ltd.megkeresésekre, árajánlatokra és műszaki konzultációkra.
A mai versenyképes optikai gyártási környezetbenCGH henger nullákátalakítják a precíziós optika tesztelésének és érvényesítésének módját. Digitális pontosságuk, költségmegtakarításuk és működési hatékonyságuk révén létfontosságú előrelépést jelentenek az optikai tervezésben.
Ningbo Zhixing Optical Technology Co., Ltd.Megbízható partnere azoknak a vállalkozásoknak, amelyek a legmagasabb nemzetközi szabványoknak megfelelő, egyedi optikai tesztelési megoldásokat keresnek. Függetlenül attól, hogy szabványos holografikus nullpontokra vagy egyedi optikai rendszerek testreszabott kialakítására van szüksége, szakértői csapatuk teljes körű műszaki támogatást nyújt.
📩ÉrintkezésMinket:
Műszaki tanácsadáshoz, termék testreszabáshoz vagy tömeges megrendeléshezCGH henger nullák, forduljon a szakmai csapathoz a címenNingbo Zhixing Optical Technology Co., Ltd.hivatalos weboldalukon vagy e-mailben. Tapasztalja meg a pontosságot, a megbízhatóságot és az innovációt minden optikai megoldásban.
