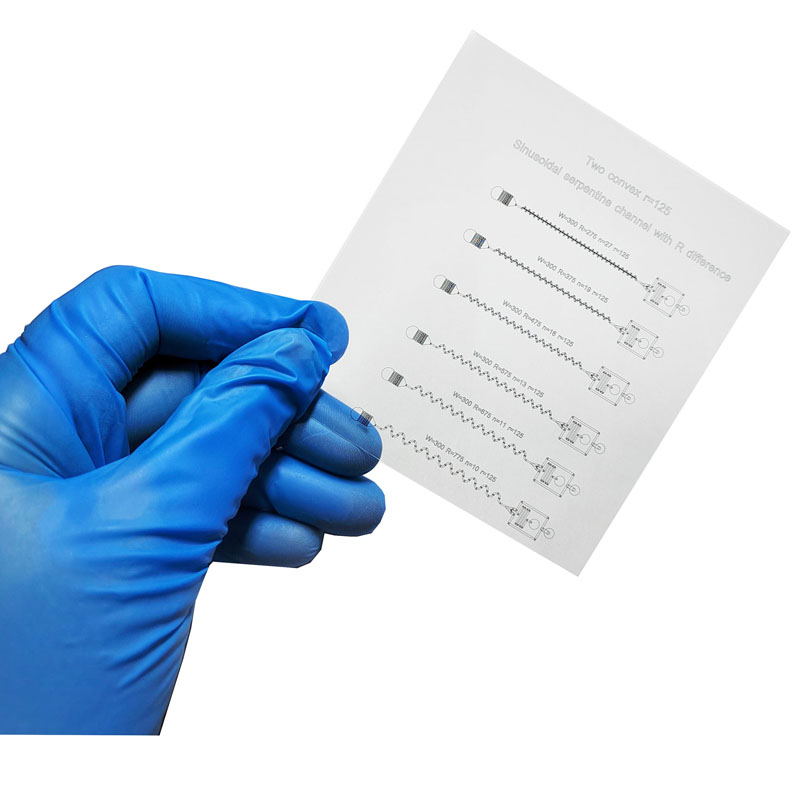

Film fotómaszkaz integrált áramköri lapkagyártáshoz használt mesterlemez, amely az integrált áramkör tervezési elrendezésére vonatkozó releváns információkat tartalmaz. Az ostyagyártási folyamat során a Film Photomask mintázatát a mintaátvitel elérése érdekében számos folyamaton keresztül, például fotorezisztens bevonattal, expozícióval és előhívással viszik át a megvilágított hordozóanyagra.
A fény a filmfotómaszk átlátszó részén keresztül diffraktálódik, és a fény intenzitása a közeli átlátszatlan területre terelődik. A vetítőlencse összegyűjti ezeket a sugarakat, és konvergálja a fényt, hogy az ostya felületére vetítse képalkotás céljából. Ha két szomszédos átlátszó rekesznyílást szeretne megkülönböztetni a Film Photomask-on, a közöttük lévő sötét terület fényintenzitásának sokkal kisebbnek kell lennie, mint az átlátszó terület fényintenzitásának. Ez a nagy felbontásra való törekvés nemcsak a fényforrás hullámhosszának és fotorezisztenciájának folyamatos javításában, hanem a fotomaszkok típusának és a felhasznált anyagok folyamatos frissítésében is megmutatkozik.
A félvezetőgyártásban jelenleg használt fotomaszkok főként binárisakFilm fotómaszk, phase-shift Film Photomask és EUV Film Photomask.
A szintetikus kvarcot gázfázisú axiális leválasztással állítják elő. Ez egy kvarcüveg tömb, amely hidrogén-oxigén lángban végbemenő kémiai reakciók során keletkezik, és szilícium-dioxid részecskéket hoz létre. Ezek közül a szilíciumvegyület lehet SiCl4, SiHCl3, SiH2Cl2 vagy akár SiH4. A szintetikus kvarcnak 99%-ot meghaladó fényáteresztő képességgel kell rendelkeznie, erős fényállósággal, alacsony hőtágulási sebességgel, kiváló minőséggel, nagy síksággal, nagy felületi pontossággal, erős plazmaellenállással, sav- és lúgállósággal, magas szigeteléssel és egyéb jellemzőkkel kell rendelkeznie.
Film A fotomaszk szubsztrátum, más néven üres fotómaszk szubsztrát, olyan kvarc hordozóra utal, amelyre olyan funkcionális anyagokat, mint például a Cr és a MoSi, majd a tükröződésgátló bevonatot és a fotorezisztet helyeztek fel. Az expozíció, a maratás, a sztrippelés, a tisztítás, az ellenőrzés és egyéb folyamatok után a Film Photomask elkészítésre kerül. A Film Photomask szubsztrátum a Film Photomask termékek nyersanyagköltségének körülbelül 90%-át teszi ki, és kulcsfontosságú tényező a Film Photomask termékek költségében. Mivel a Film Photomask felhasználói folyamatosan növelik a végtermékeik minőségével szemben támasztott követelményeiket, a Film Photomask cégek folyamatosan áttöréseket követnek a termékminőség terén, és a Film Photomask szubsztrátumok minősége jelentős hatással van a filmek minőségére.Film fotómaszkvégtermékek. A Film Photomask szubsztrátumok fő mutatói közé tartozik a síkság, a felületre felvitt anyagok teljesítménye és vastagsága, a tisztaság stb. Az integrált áramkörök gyártás technológiai csomópontjainak folyamatos zsugorodása miatt ezekre a műszaki mutatókra vonatkozó követelmények egyre szigorúbbak.
Film A Photomask védőfólia egy 1 µm vastag átlátszó fólia, amely alumíniumötvözet keretre van ragasztva. A használataFilm fotómaszka védőfóliának két fő funkciója van. Az egyik annak biztosítása, hogy a filmfotómaszkhoz tapadt por vagy részecskék ne jelenjenek meg a chipen az expozíciós folyamat során; a másik a fotomaszk tisztaságának megőrzése, a Film Photomask használat közbeni kopásának csökkentése, valamint a félvezetőgyártás gyártási hatékonyságának javítása.
