I. Hagyományos ellenőrzés: „Tesztlemezek” és „sorok” közé szorult
A hengeres lencsék felületi alakvizsgálata sokáig főként a következő hagyományos módszerekre támaszkodott, de ezek egyre inkább alkalmatlanok a modern, nagy pontosságú ipar igényeire:
1. Tesztlemez módszer: Ez az ősi módszer a képzett technikusokra támaszkodik, akik megfigyelik az interferencia peremeket (Newton gyűrűit). Mivel kontakt alapú mérésről van szó, könnyen megkarcolja a drága lencsefelületet; ráadásul a minta csak minőségi megítélést tud adni, kvantitatív szubnanométeres digitális felületi alakadatokat nem tud szolgáltatni, és nem képes kielégíteni az aszférikus és hengeres felületek igényeit.
2. Kontúr szkennelés: drága "pontvonal" játék és hatékonysági szűk keresztmetszet
Kontaktkontúr szkennelés (reprezentatív berendezés: Panasonic UA3P)
Érintkezés nélküli kontúrszkennelés (reprezentatív berendezés: LUPHOScan, DUI, Hollandia)
Fő fájdalompont: Drága berendezések, amelyek túlzott értékcsökkenési terhet jelentenek a kis feldolgozó gyártók számára.
II. CGH megoldás: A "tökéletes mérce" a méretek csökkentésére
A fenti fájdalompontok kezelésére a Zhixing Optics hengeres CGH (Cylindrical Standard Lens) vizsgálati megoldása rendkívül költséghatékony megoldást kínál a processzorok számára a nagy pontosság, az alacsony költség és a nagy hatékonyság előnyeivel.
1. Al nanométeres észlelési pontosság
A CGH alapvető logikája, hogy a holografikus diffrakció elvét használja az interferométer által kibocsátott szabványos hullámfront (sík vagy gömb) precíz "csavarására" egy hengeres hullámfronttá, amely tökéletesen illeszkedik a mért hengeres felülethez. Ezzel a „nulla-kompenzációs” érzékeléssel az aszférikus hengeres felületek eredetileg összetett mérése olyan egyszerűvé és intuitívá válik, mint egy síktükör vizsgálata. A Zhixing Optics az optimalizált maratási folyamatokon keresztül magának a CGH-nak a gyártási hibáját nm-es szintre tudja szabályozni, így az ügyfelek számára a legnagyobb észlelési pontosságot biztosít.
2. Full-Field Array, mondjon búcsút a "Blind Men and the Elephant"-nak
A profilométerekkel ellentétben a CGH-vizsgálat érintésmentes. Az interferométer látómezeje alatt jól látható a hengeres tükör teljes felületi formája, a helyi hibák, és a hossztengely mentén még apróbb torzulások is.
3. Gyors összehangolás és költségcsökkentés
A Zhixing Optics egyedülálló "hibrid CGH feldolgozó technológiája" a nagy kontrasztú amplitúdó típusú igazítási jeleket integrálja a CGH hordozóra. Ezzel a korábban rendkívül fárasztó interferométer és CGH igazítási folyamat a második szintre csökken. Fejlett gyorsellenőrző berendezéseinkkel kombinálva UPH 60 (60 darab/óra) manuális hatásfok érhető el, jelentősen csökkentve az ellenőrzött darabonkénti költséget.
III. A tudás és a cselekvés egysége: Mélyen gyökerező erő a hengeres lencsék vizsgálatában
A Zhixing Opticsnál mélyen megértjük a minden hengeres lencse mögött rejlő kutatási erőfeszítést és ipari értéket. A "laboratóriumi tervezés" és az "ipari tömeggyártás" közötti végső szakadék teljes áthidalása érdekében a Zhixing Optics átfogó technológiai árkot hozott létre a hengeres CGH-k területén:
1. Teljes specifikáció lefedettség, nyomási paraméterhatárok
A mikro-nano optikától a nagy rekesznyílású kamerákig a különféle igényekhez való alkalmazkodás érdekében a Zhixing Optics szabványos terméksorozat-könyvtárat hozott létre. Az aljzatméretek teljes választékát kínáljuk, beleértve a 2 hüvelykes, 3 hüvelykes, 4 hüvelykes, 6 hüvelykes és még a 9 hüvelykeseket is. Ami a legfontosabb optikai paramétereket illeti, a Zhixing Optics hengeres CGH-ja elérheti a 0,7-es minimális Fno értéket, ami könnyedén megfelel a nagy numerikus apertúra és a nagy meredekségű aszférikus hengeres tükrök tesztelési kihívásainak, kitöltve a hazai ultragyors hengeres tükrök tesztelésének hiányát.
Ipari új termék tanúsítvány
2. Digitális felhatalmazás: Saját fejlesztésű kiválasztási eszköz
Hogyan lehet gyorsan megtalálni a legmegfelelőbb CGH-t, ha összetett aszférikus paraméterekkel néz szembe? A Zhixing Optics kifejlesztett egy dedikált online kiválasztási eszközt a hengeres CGH-k számára. A felhasználóknak csak az objektív görbületi sugarát és effektív rekeszértékét kell megadniuk, és másodpercek alatt elérhető a kiválasztási megoldás. Ez jelentősen csökkenti a kommunikációs költségeket a projekt korai szakaszában.

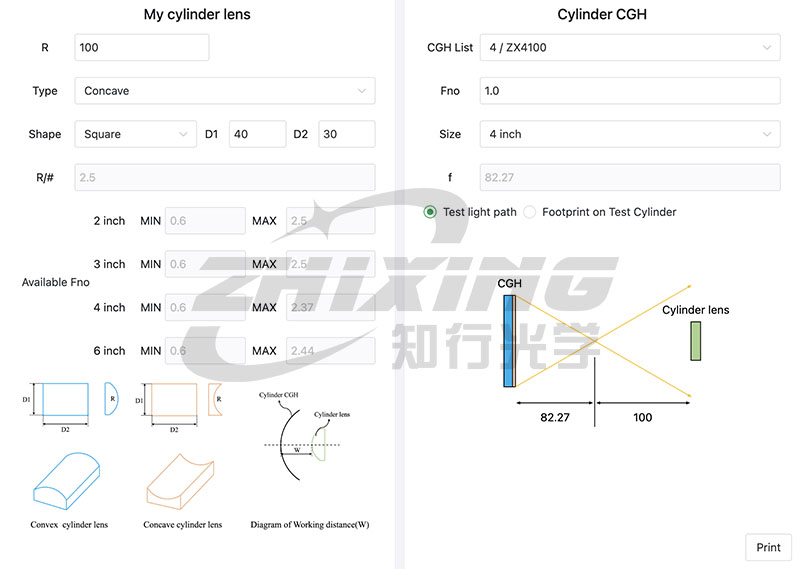

Hengeres CGH kiválasztó felület
3. Zárt hurkú szállítás: teljes dimenziós precíziós összeszerelő és beállító rögzítőrendszer
A pontos mérés alapja a pontos beállítás. A hengeres CGH alkalmazásokhoz a Zhixing Optics nemcsak "skálát" biztosít, hanem egy komplett hardvermegoldást is fejleszt:
CGH dedikált hatdimenziós beállító fixture: Ez a lámpatest mikron szintű beállítási képességekkel rendelkezik hat szabadságfokkal (6-DOF), lehetővé téve a precíz koaxiális igazítást a CGH és az interferométer optikai tengelye között.

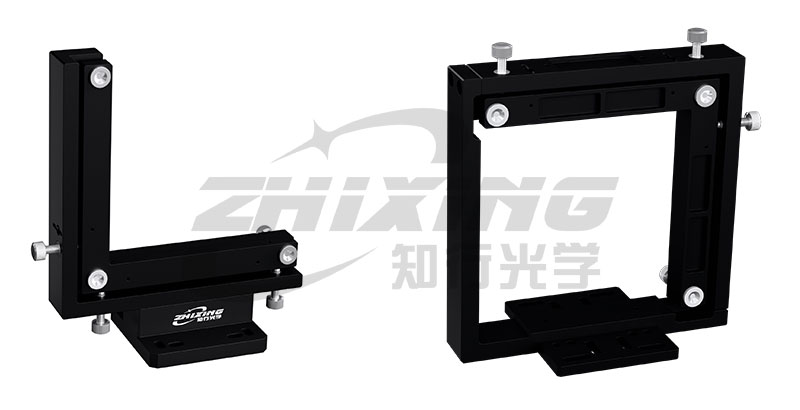

Többdimenziós állítókeret (145 mm-es fénymagasság a bal oldalon, 108 mm-es fénymagasság a jobb oldalon)

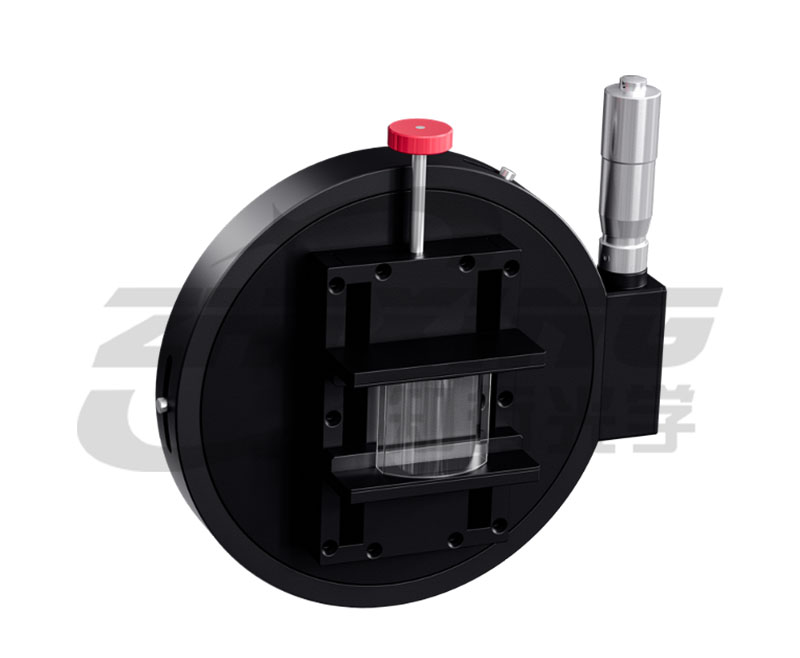

Hengeres lencséhez dedikált rögzítőelem: A hengeres lencsék speciális geometriájához egy rendkívül stabil, dedikált bilincset terveztünk, amely biztosítja, hogy a lencsére nehezedő terhelés minimális legyen az ellenőrzési folyamat során, és támogatja a gyors és megismételhető pozicionálást.
Hengeres rögzítőelem
Rendkívül hatékony együttműködés: A CGH-n lévő holografikus igazítási jelekkel kombinálva ez a szerszámrendszer modularizálja és szabványosítja a korábban nehézkes összeszerelési és beállítási folyamatot, így valóban gyors élményt biztosít a kicsomagolástól az adatkiadásig.
Következtetés
A Zhixing Opticsnál mélyen megértjük minden precíziós hengeres tükör mögött rejlő ipari értéket. A „laboratóriumi tervezéstől” a „tömeggyártásig” tartó folyamat teljes leegyszerűsítése érdekében nemcsak nanométeres szint alatti hengeres CGH-kat biztosítunk, hanem saját fejlesztésű kiválasztási eszközeinket és kiforrott optomechanikai integrált megoldásainkat is felhasználjuk, hogy teljes körű, zárt hurkú szolgáltatást kínáljunk, a megoldás kiválasztásától és a nagy pontosságú beállítási szerszámoktól a rögzítési segítségig. A Zhixing Optics nemcsak a precíziós mérlegek gyártója, hanem kiváló minőségű partnere is a hengeres vizsgálati kihívások leküzdésében, és segít Önnek minden hullámfrontot pontosan reprodukálni.
Tudás és cselekvés harmóniában, optika határok nélkül
Ningbo Zhixing Optics Technology Co., Ltd. – Vezető a precíziós holografikus vizsgálatban
