Fehér panel fekete mintás kerámia kalibráló tábla

A Zhixing gazdag tapasztalattal rendelkezik a fehér panel fekete mintájú kerámia kalibrációs táblájában, ugyanakkor biztosítani tudja, hogy a termék pontossága megfeleljen az ügyfelek követelményeinek, támogatja a különböző modellek testreszabását, és alig várja, hogy együttműködjön Önnel.

A White Panel Black Pattern Ceramic Calibration Board egy eszköz a robotok kalibrálására és mérésére nagy pontosságú gépi látási alkalmazásokhoz. Alkalmas ipari automatizálási gyártósorhoz, robot látórendszerhez, 3D szkenneléshez, CNC megmunkáláshoz és ellenőrzéshez. A kalibrációs tábla segítségével mérhető a robot helyzete és helyzete, javítható a robot precizitása és pontossága, javítható a munka hatékonysága, valamint csökkenthető a gyártási költség és a munka kockázata.

A White Panel Black Pattern Ceramic Calibration Board követelményei nagyon szigorúak, nagy stabilitást és nagy pontosságot, valamint interferenciaellenes teljesítményt és nagy ismételhetőséget követelnek meg. Ezért csak a kiváló optikai minőséggel és precíziós gyártási eljárásokkal rendelkező gyártók tudnak ilyen nehéz kalibráló lemezeket gyártani.

Röviden: a White Panel Black Pattern Ceramic Calibration Board egy csúcskategóriás gépi látásmérő és kalibráló eszköz, amely javíthatja a robotizált és automatizált gyártósorok pontosságát és pontosságát, alkalmas különféle ipari területekre, és nélkülözhetetlen része modern intelligens gyártás és automatizált gyártás. A White Panel Black Pattern Ceramic Calibration Board egy eszköz a robotok kalibrálására és mérésére nagy pontosságú gépi látási alkalmazásokhoz. Alkalmas ipari automatizálási gyártósorhoz, robot látórendszerhez, 3D szkenneléshez, CNC megmunkáláshoz és ellenőrzéshez. A kalibrációs tábla segítségével mérhető a robot helyzete és helyzete, javítható a robot precizitása és pontossága, javítható a munka hatékonysága, valamint csökkenthető a gyártási költség és a munka kockázata.

A White Panel Black Pattern Ceramic Calibration Board követelményei nagyon szigorúak, nagy stabilitást és nagy pontosságot, valamint interferenciaellenes teljesítményt és nagy ismételhetőséget követelnek meg. Ezért csak a kiváló optikai minőséggel és precíziós gyártási eljárásokkal rendelkező gyártók tudnak ilyen nehéz kalibráló lemezeket gyártani.

Röviden: a White Panel Black Pattern Ceramic Calibration Board egy csúcskategóriás gépi látásmérő és kalibráló eszköz, amely javíthatja a robotizált és automatizált gyártósorok pontosságát és pontosságát, alkalmas különféle ipari területekre, és nélkülözhetetlen része modern intelligens gyártás és automatizált gyártás.

FUNKCIÓ:

Lényeges részletek

Testreszabott támogatás: OEM, ODM

Származási hely: Zhejiang, Kína

Márkanév: Zhixing

Modellszám: ZX

Terméknév: Fehér panel fekete mintás kerámia kalibrációs tábla

Anyaga: kerámia

Fehér szín

Pontosság: ±0,001

Jellemző: Törékeny

Alkalmazás: gépi látás

Funkció: Kalibrálás

Súly: ±15g

Típus: Optikai tartozékok

Használat: Mérőberendezések

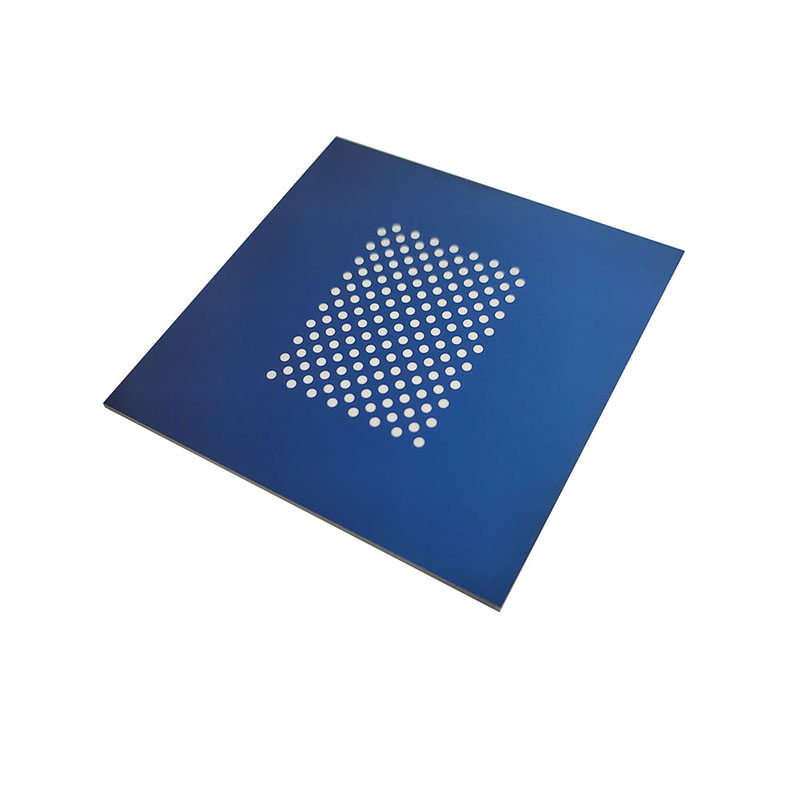

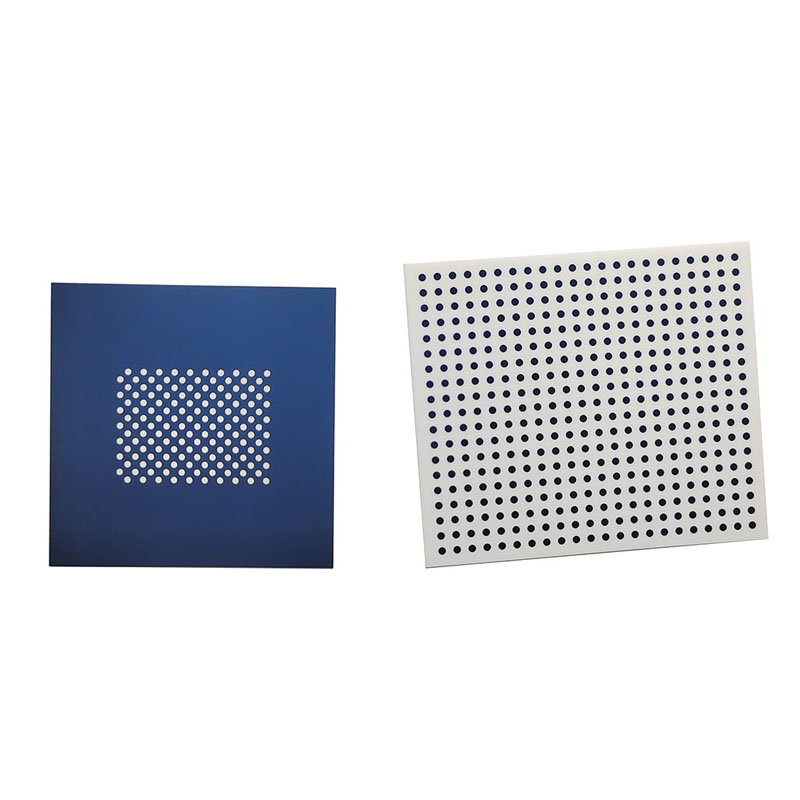

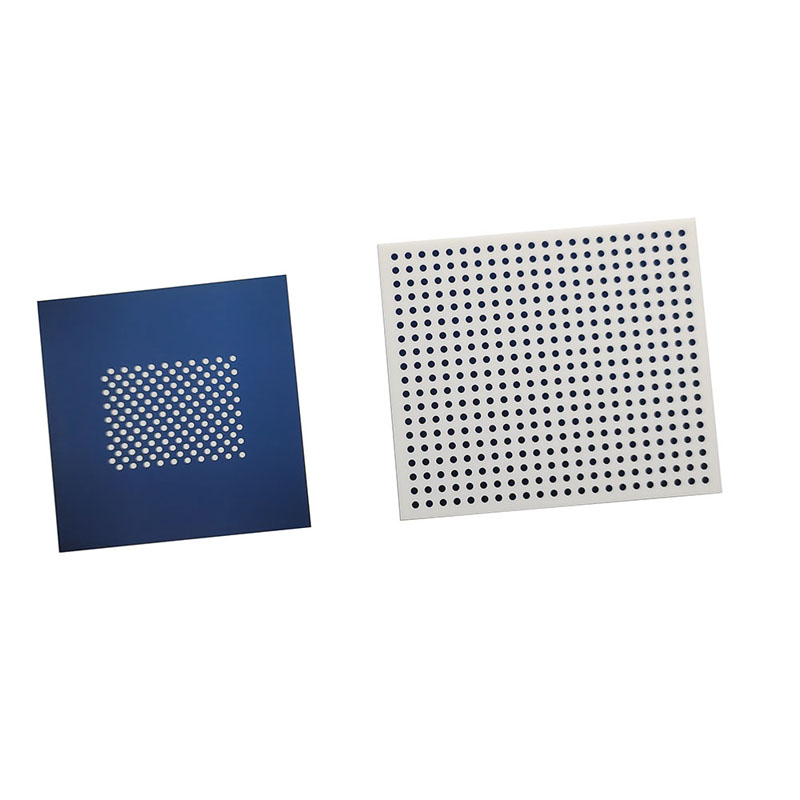

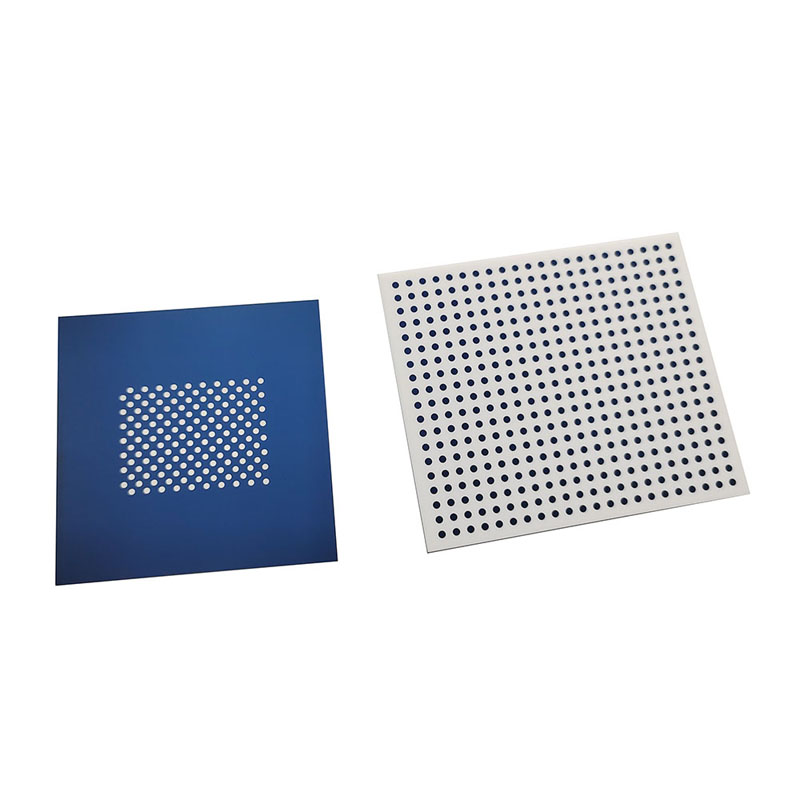

Kék panel fehér mintás VS kék mintás fehér panel

Fehér mintás részletes kijelző

Óvintézkedések a fehér paneles fekete mintás kerámia kalibrációs tábla használatához:

1. A kalibrációs képek száma általában 15 és 25 között van. A képek száma túl kicsi, ami könnyen pontatlan kalibrációs paraméterekhez vezethet.

2. A kalibráló lemez képméretének a teljes kép körülbelül 1/4-e és kétszerese kell legyen, és a méretnek a különböző jelenetek szerint eltérőnek kell lennie.

3. Használja a segédfényforrást a kalibráló lemez polírozására, hogy biztosítsa a kalibráló lemez megfelelő és egyenletes fényerejét.

4. A kalibrációs lemez képalkotását nem szabad túlzottan felrobbantani, ami a körvonal-kivonás eltolódásához vezet, ami pontatlan körközéppont-kivonáshoz vezet.

5. A kalibrációs lemez jellemző képalkotásának nem lehet nyilvánvaló defókuszálási távolsága. Defókuszálás esetén a kalibráló lemez távolsága, a rekesznyílás mérete és a képtávolság beállítással állítható (fix fókuszú objektívnél a fókuszálás általában a képtávolság beállítását jelenti).

6. A kalibrálási folyamat során a fényképezőgép rekesznyílása és gyújtótávolsága nem változtatható, ami újrakalibrálást igényel.

7. A kalibrációs lemezképek számának le kell fednie a teljes mérési teret és a teljes mérési látómezőt. A kamera képét négy negyedre kell osztani. Biztosítani kell, hogy a rögzített kalibrációs lemezképek egyenletesen oszlanak el a négy negyedben. Minden kvadránsban ajánlott kétszer különböző irányba dönteni.

Alkalmazási forgatókönyv

ISO minőségirányítási rendszer tanúsítvány

Kiállítási fotók
